2007.03.31 - GL palubná doska - repas, montáž
Fotky špeciálne venované bitmap-ovi :-)

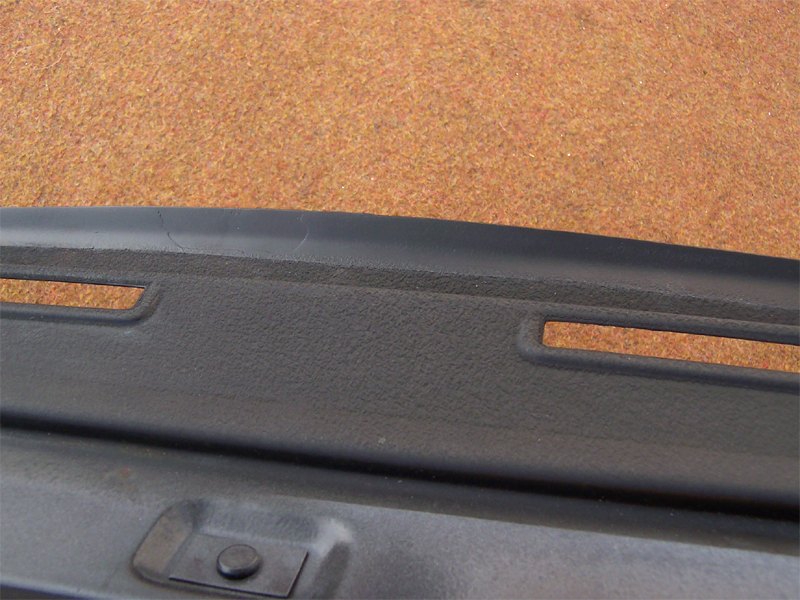

Palubná doska, ktorá sa montovala do vyšších stupňov výbav, je podľa mňa omnoho krajšia a praktickejšia ako klasická. Plusov má teda veľa. Mínusom je, že zohnať ju v peknom stave nie je celkom jednoduché. Totiž nie len zohnať ju fyzicky nepoškodenú. Háčik je v tom, že "páni inžinieri" v tej dobe úplne nezvládli technológiu výroby materiálu, z ktorého je táto palubná doska zhotovená (IPUR pena). Väčšina dielov má estetické vady v podobe "fľakov". Sú to vlastne miesta, na ktorých má časť materiálu inú lesklosť alebo intenzitu čiernej farby, ako zvyšok dielu. "Fľakosť" je zintenzívnená najmä na dieloch vystavených 20 rokov slnku.
Osobne sa mi pritrafila možnosť kúpy prevažnej časti dielov "GL-kovej" palubnej dosky nových ("palubka" je zložená z 8 IPUR dielov). Nové v tomto prípade znamená, že sú to diely, ktoré roky stáli niekde na sklade :-)
Na poskladanie mi chýbalo ešte pár dielov a hlavne kostra, tak som si zadovážil ešte jednu kompletnú "jazdenú" palubovku. Kostru a ostatné diely som zrepasoval, zrobil som pár vylepšení (podsvietenie), palubovku poskladal a "šup" s ňou do auta... :-)
Základné opravy a úpravy:

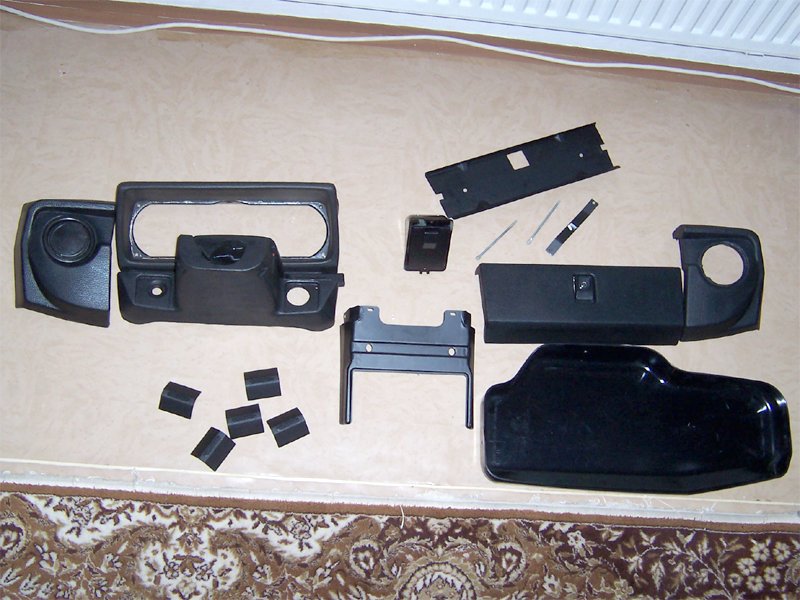

 zhromaždené nové diely |

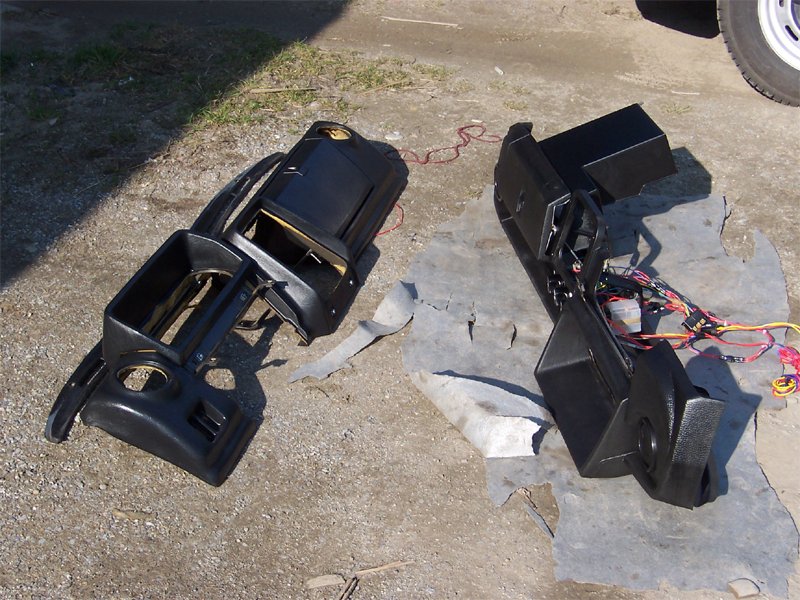

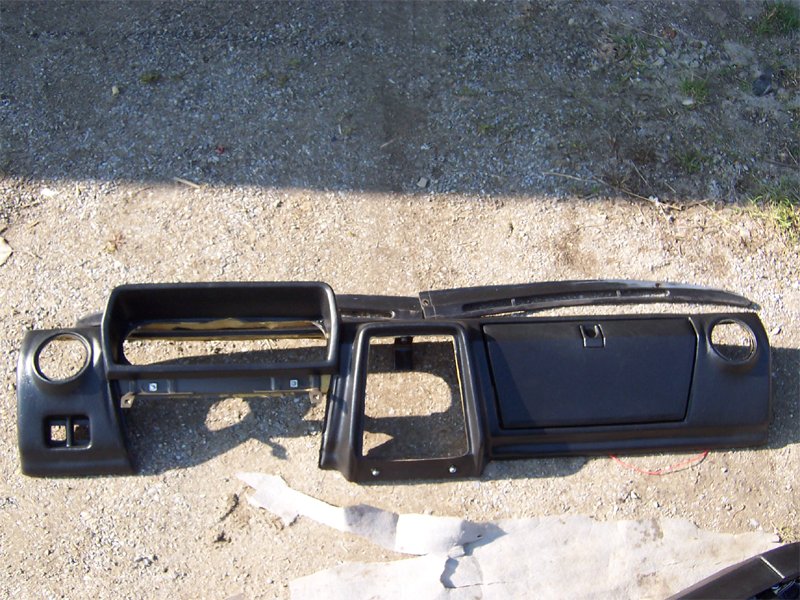

 "jazdená palubovka" zozadu |

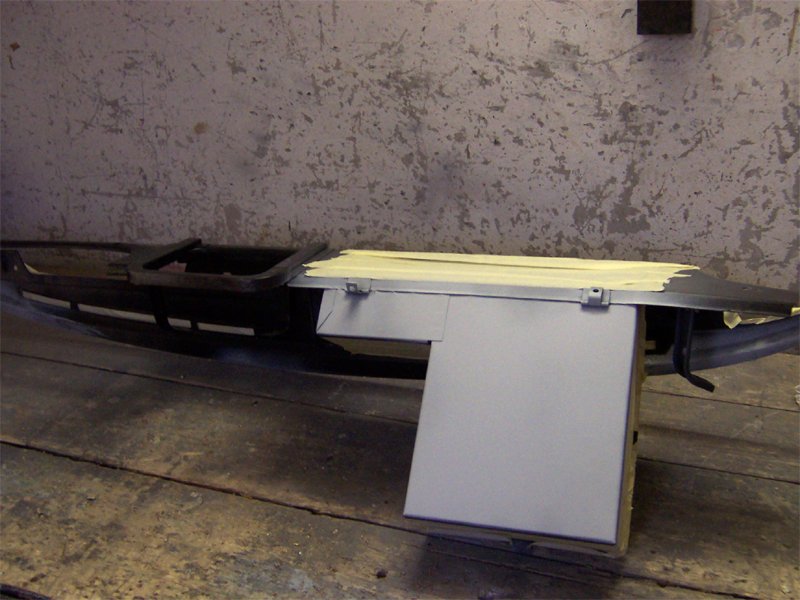

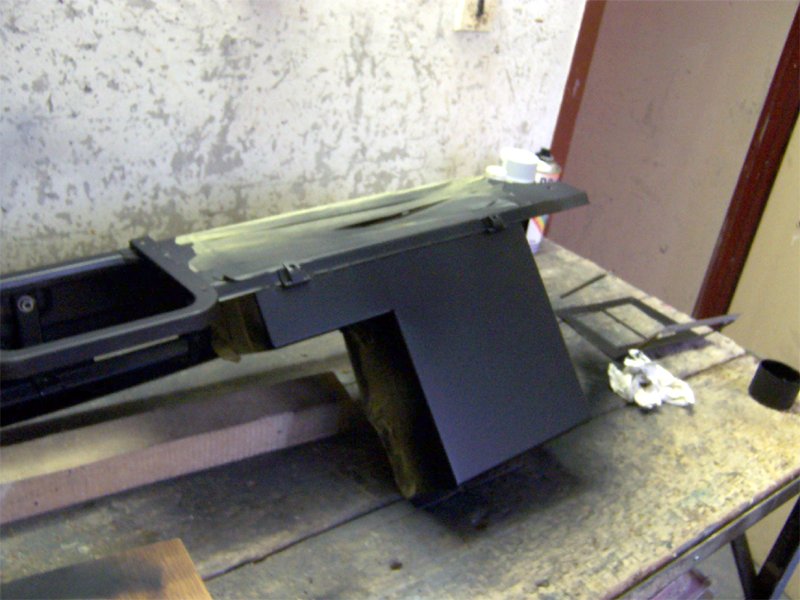

 odkladacia priehradka v základnej farbe (nástrek) |

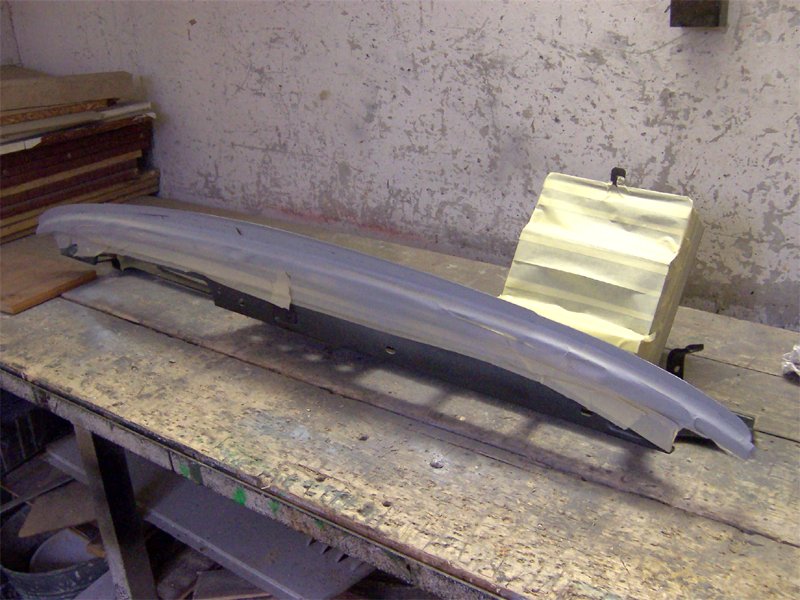

 lem palubovky v základnej farbe |
 odkladacia priehradka - čierna matná farba |
 prestriekaná plastová lišta pod prepínače |

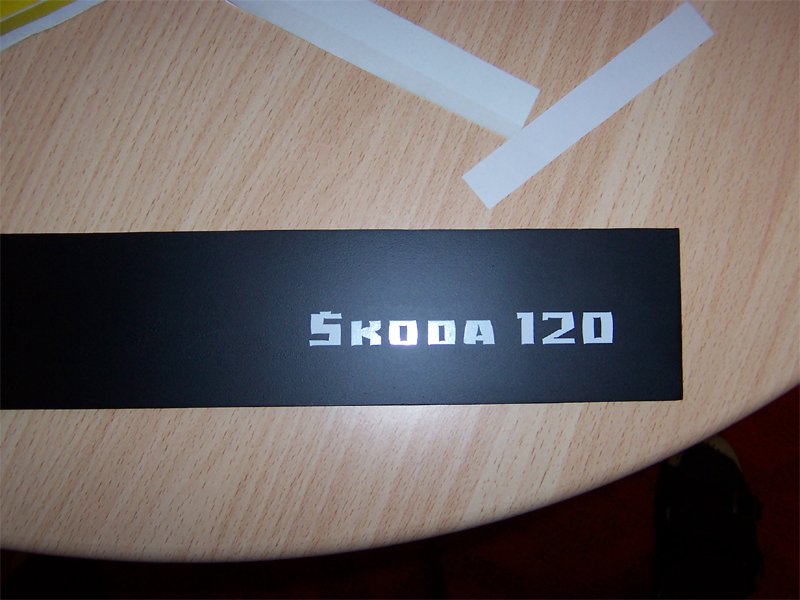

 originál nápis na lištu z vyrezanej samolepky |

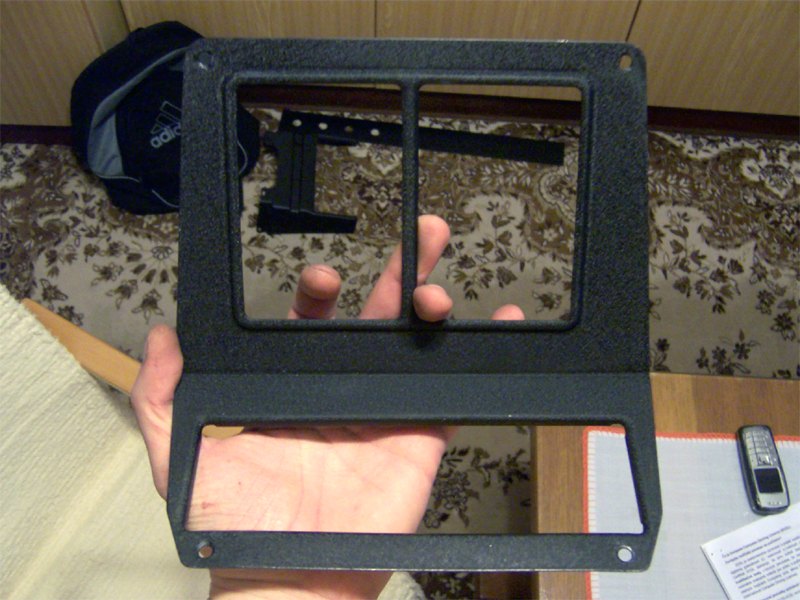

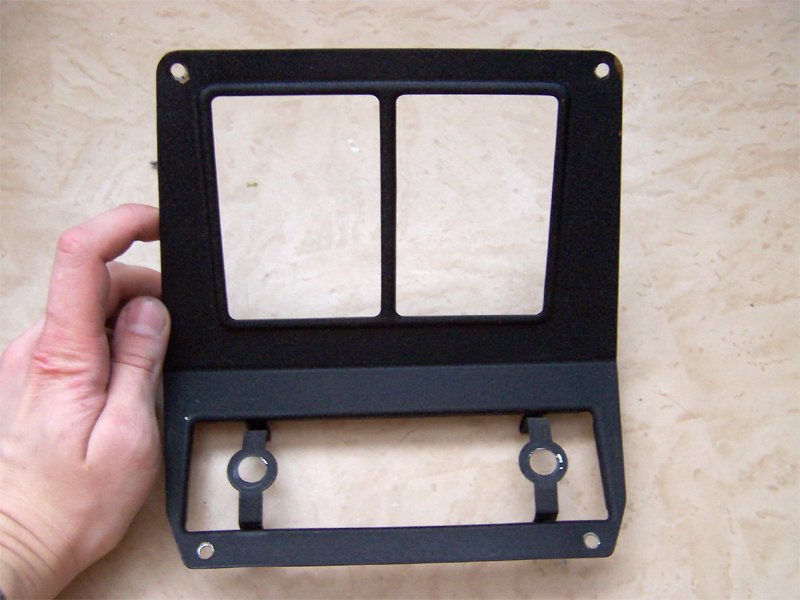

 kryt stred. časti s úchytmi na starý typ rádia |
 úchyty na "knoflíky" rádia odstránené |

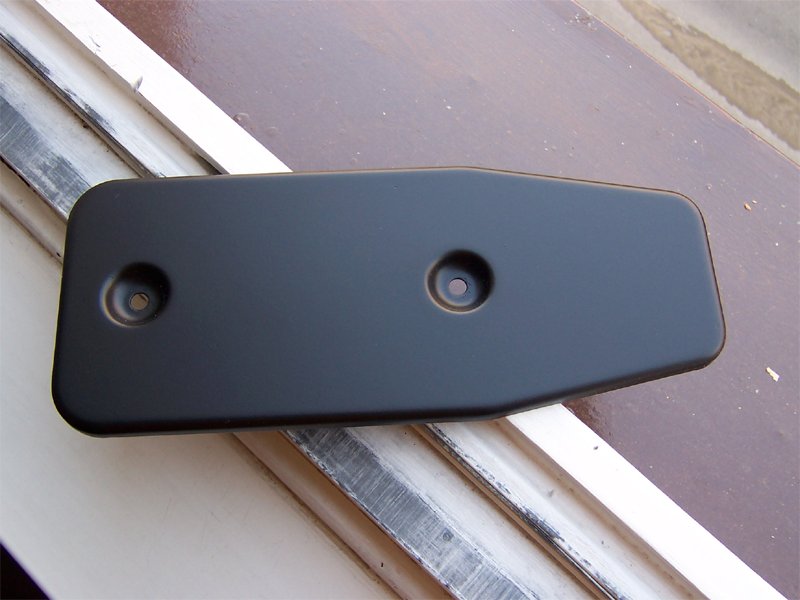

 prestriekaný spodný kryt volantovej tyče |
.........................................................................................................................................................................................
Podsvietenie:

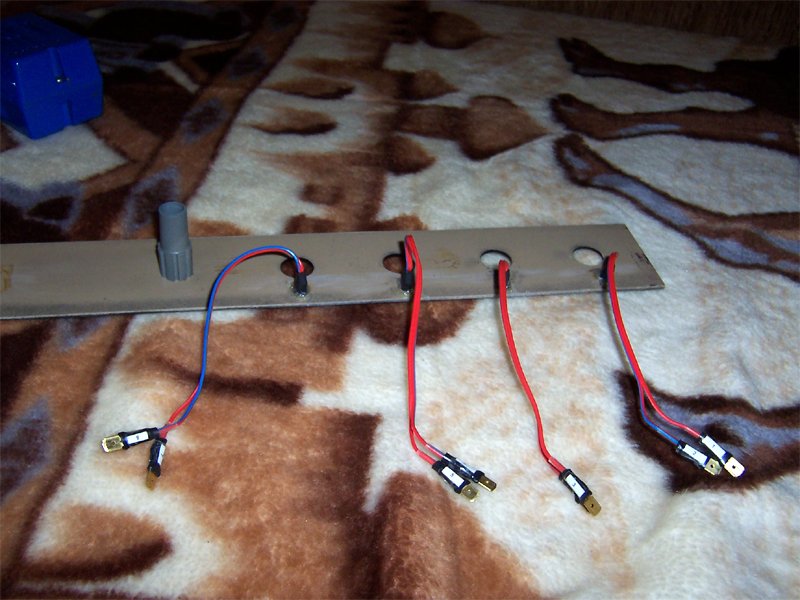

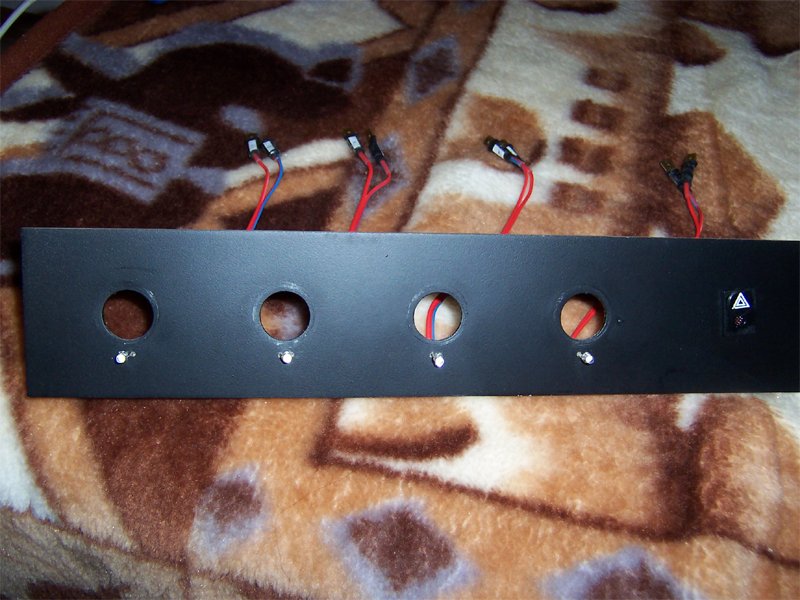

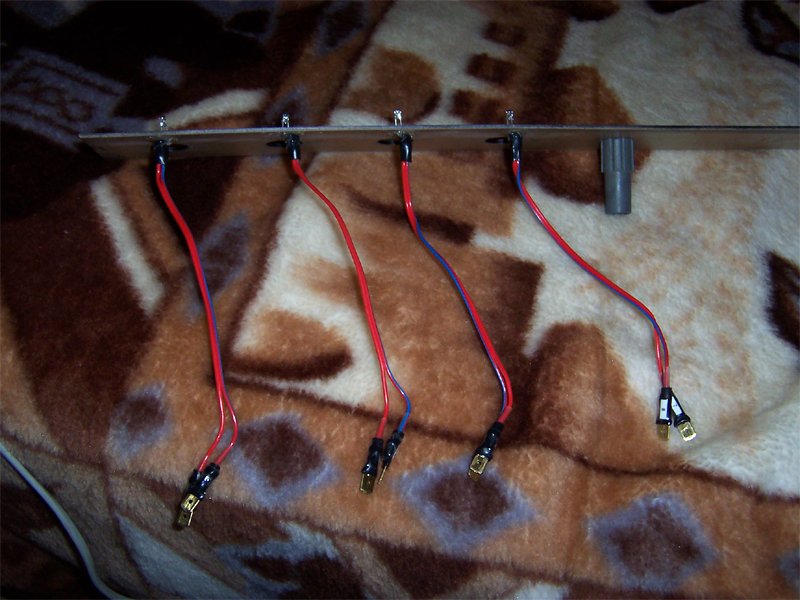

 biele LED pod otočné prepínače |
 biele LED pod otočné prepínače |
 biele LED pod otočné prepínače |

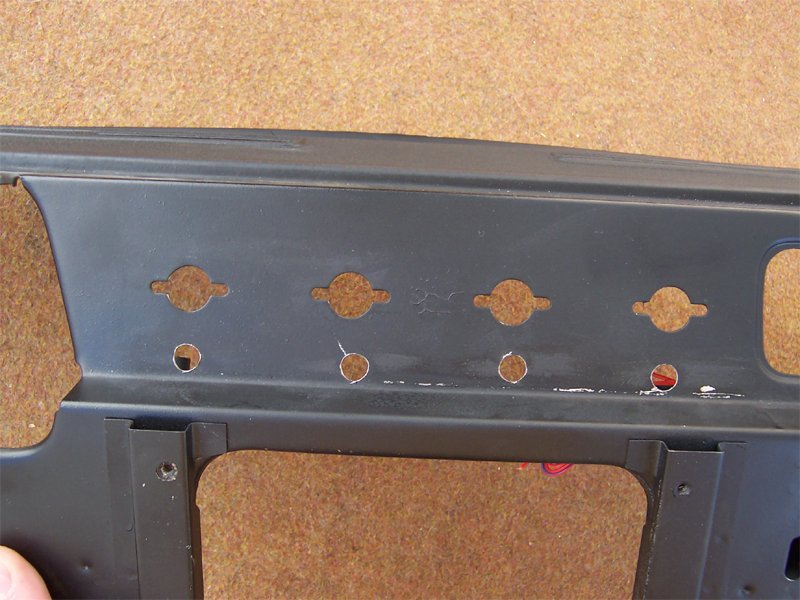

 navŕtané otvory na prevlečenie káblov |

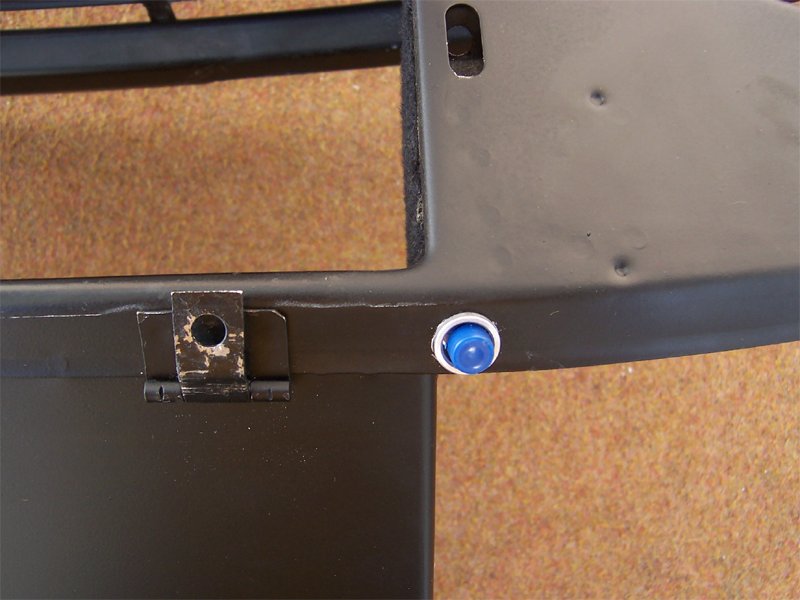

 spínacie tlačidlo osvetlenia priehradky |
 tlačidlo + kabeláž zozadu |

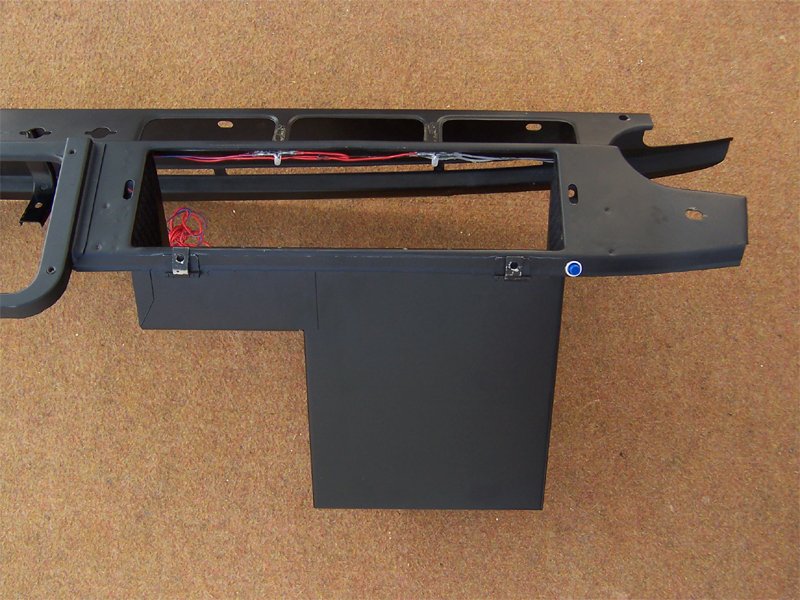

 2x biele LED odkladacej priehradky zozadu |

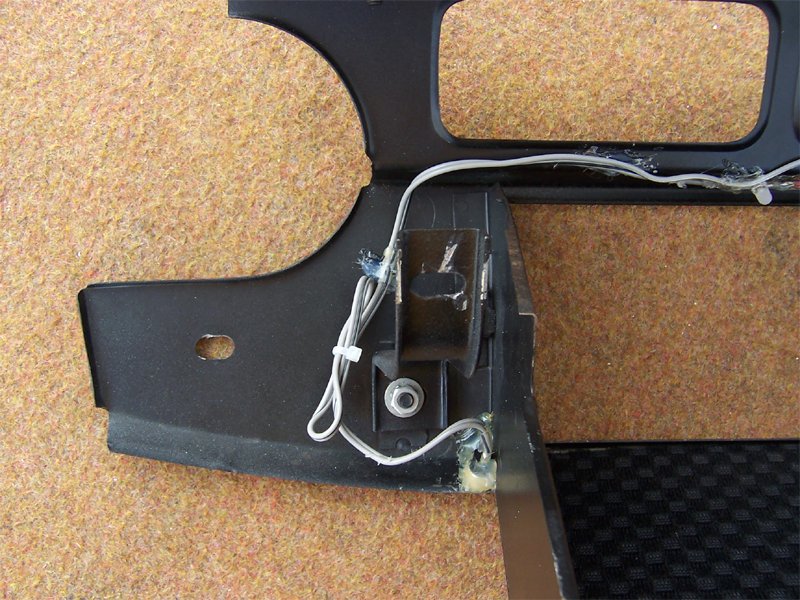

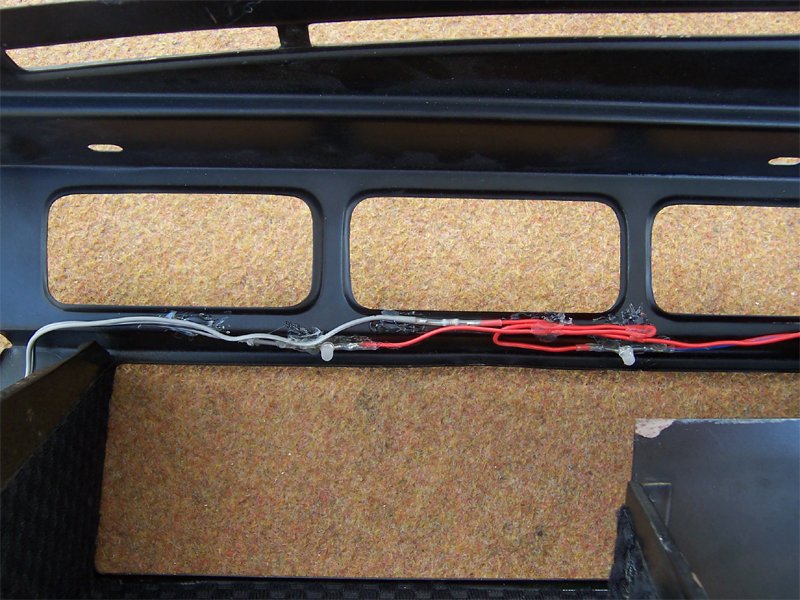

 uchytenie kabeláže tavným lepidlom |

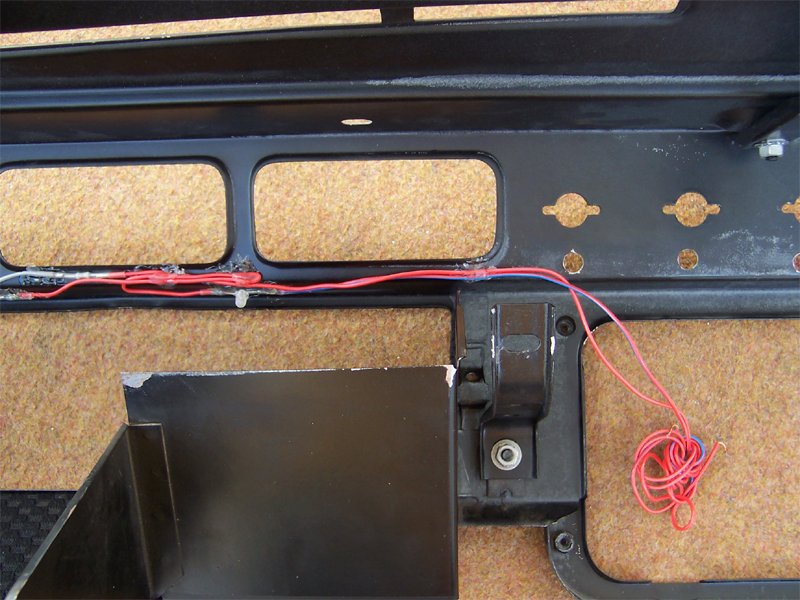

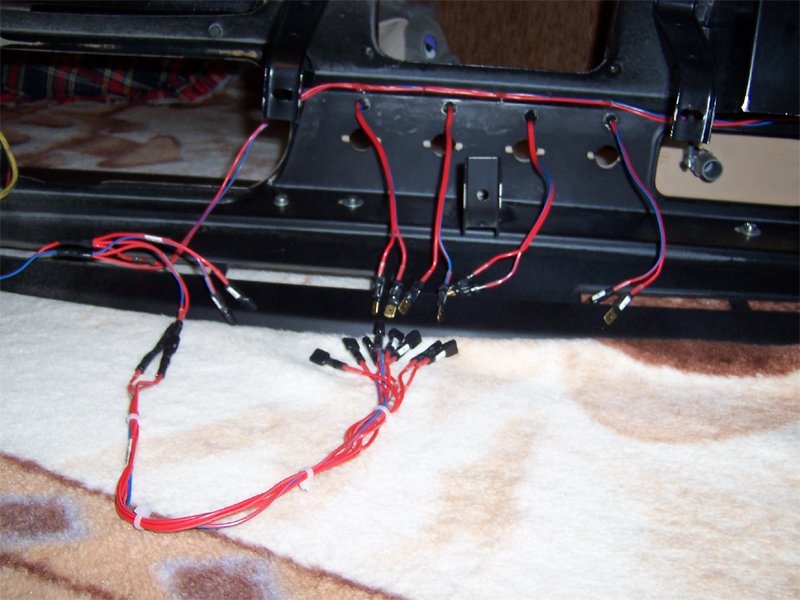

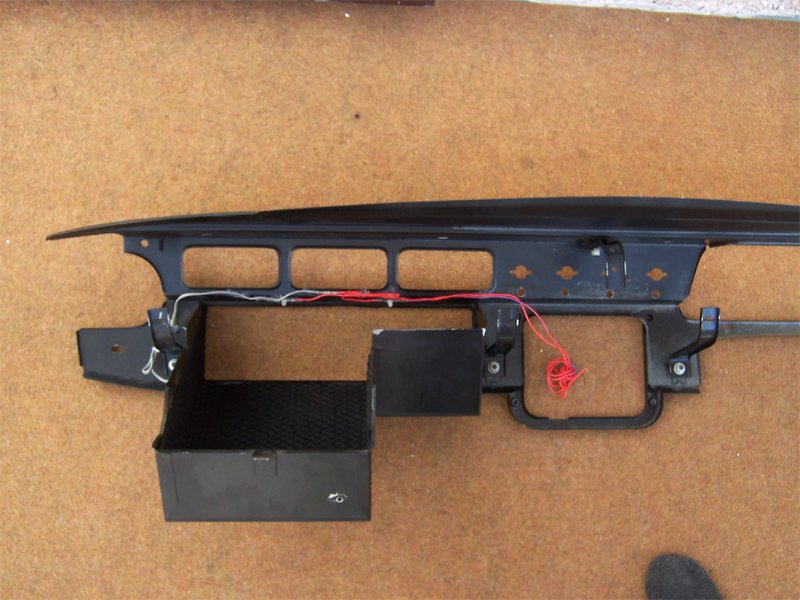

 celkové riešenie kabeláže |

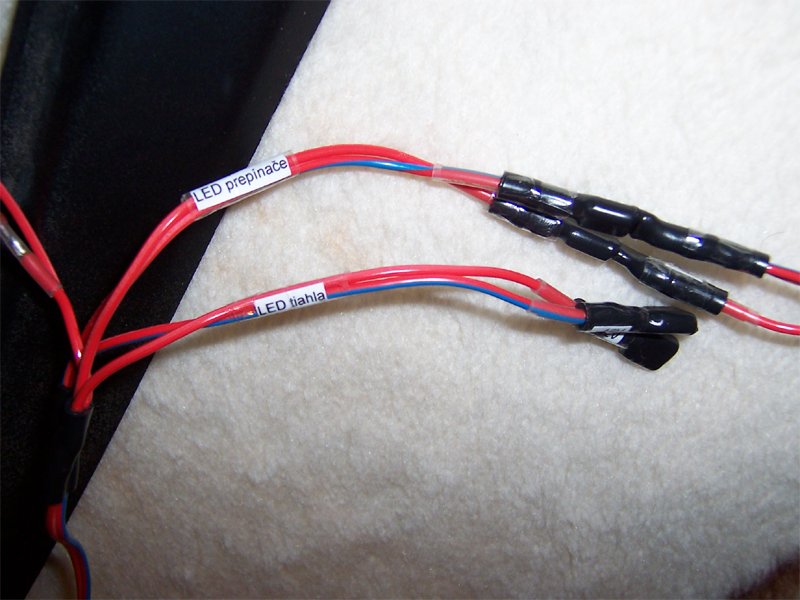

 všetko dôkladne označené |

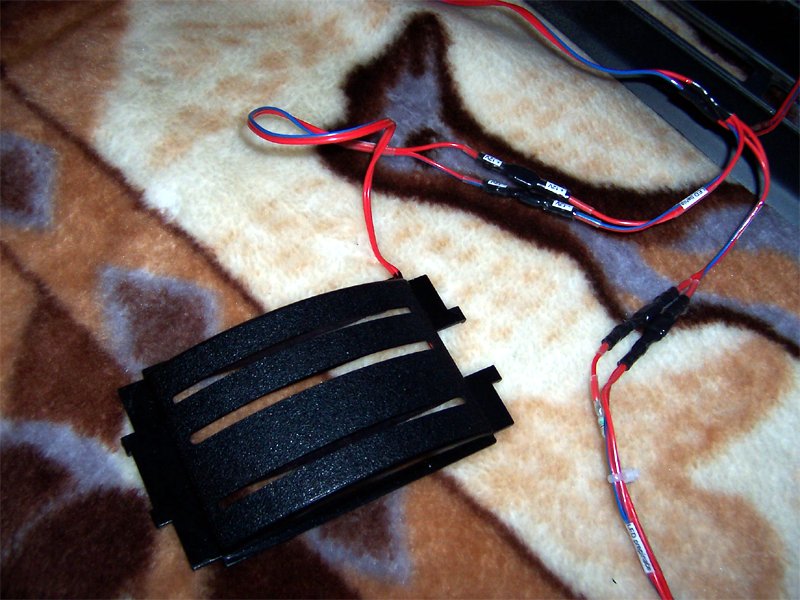

 kabeláž od podsvietenia tiahiel kúrenia |

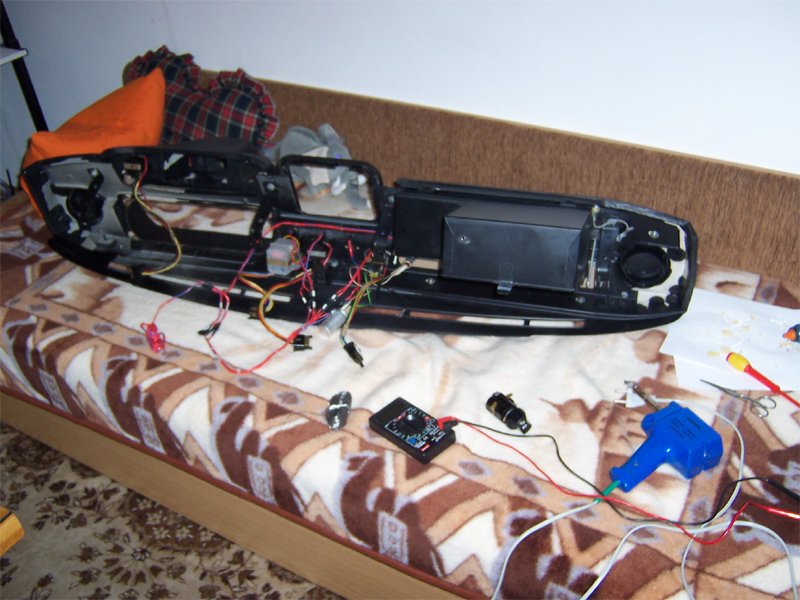

 práca na podsvietení :) |
.........................................................................................................................................................................................
Ostatné vylepšenia:

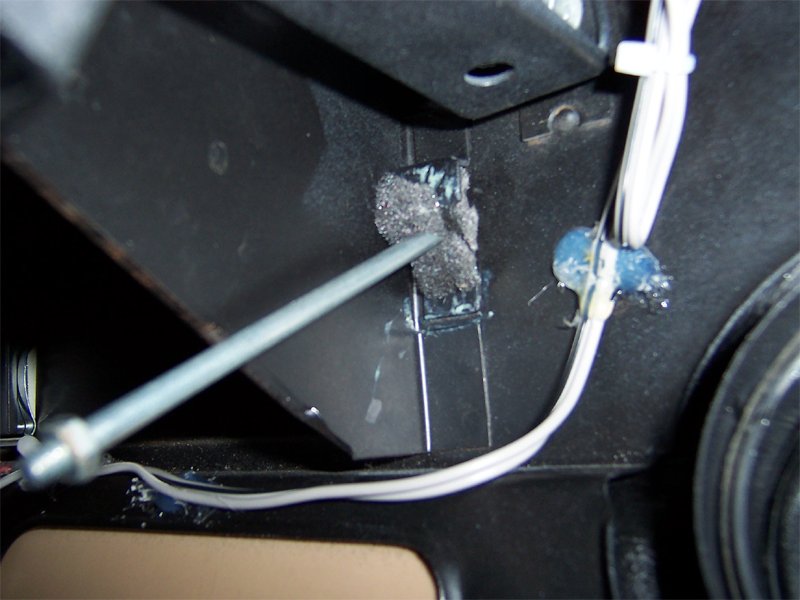

 antirezonančná úprava závesov dvierok schránky |
.........................................................................................................................................................................................

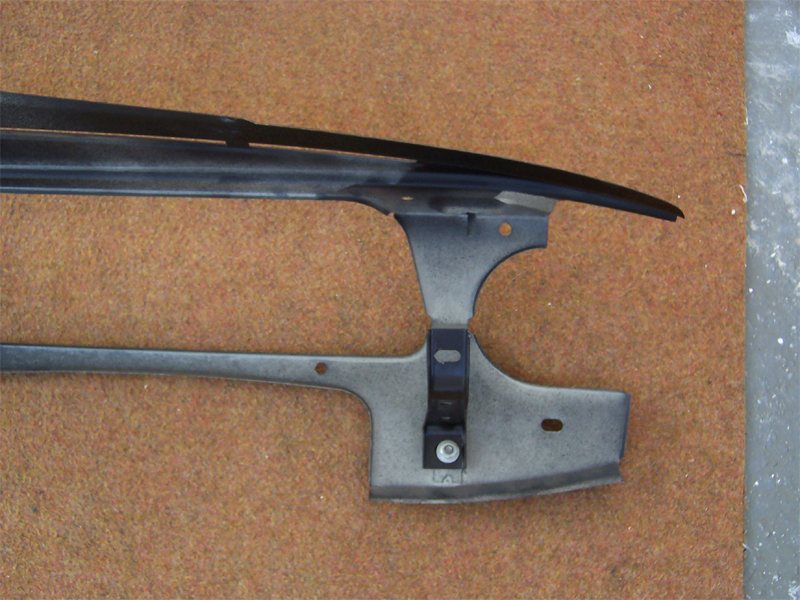

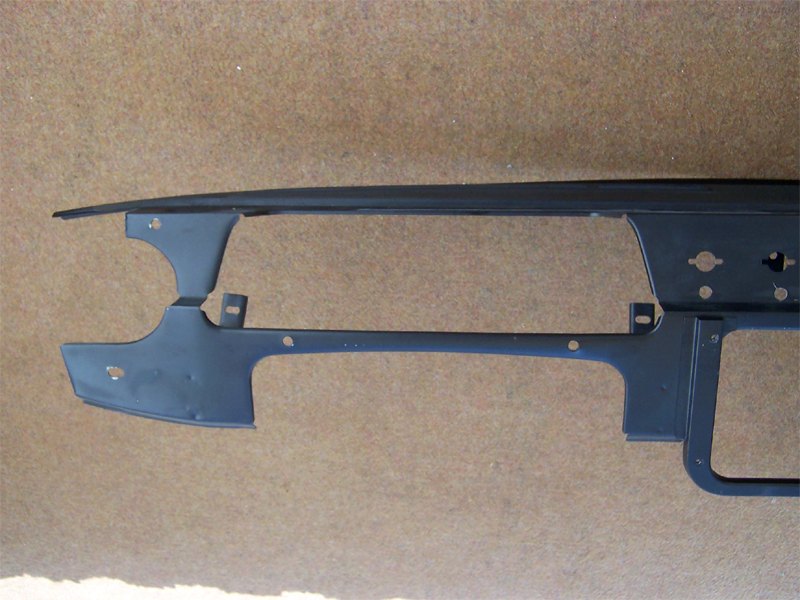

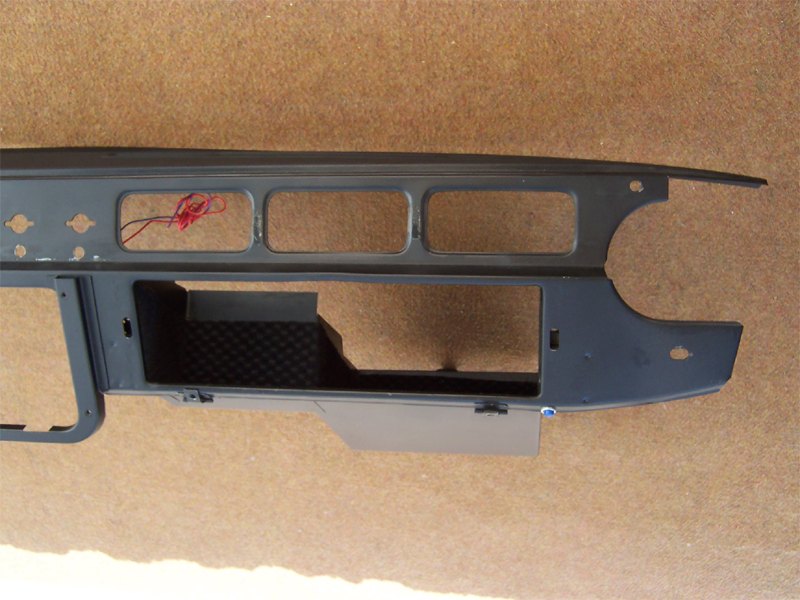

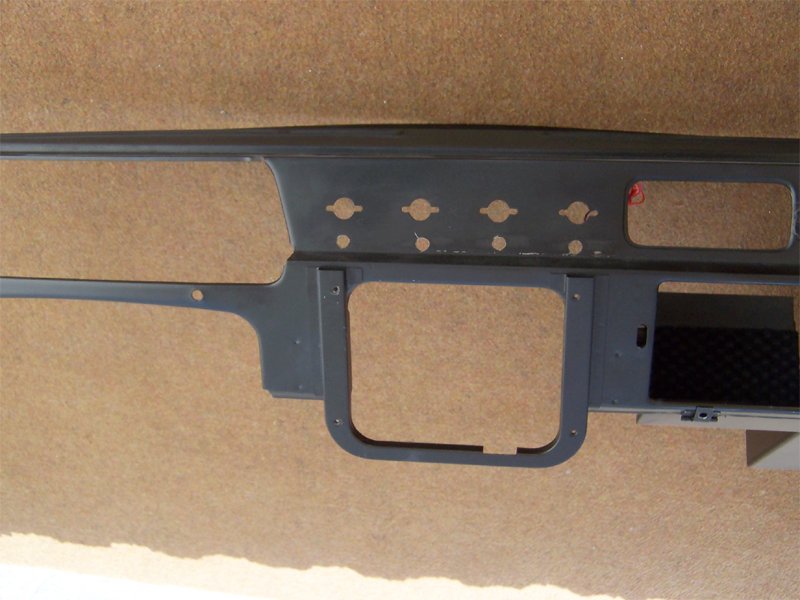

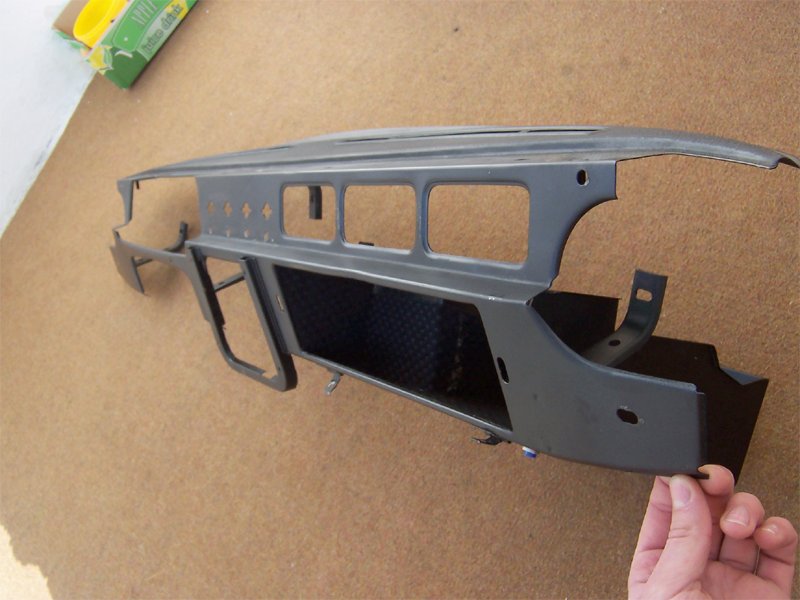

Kostra palubnej dosky:
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

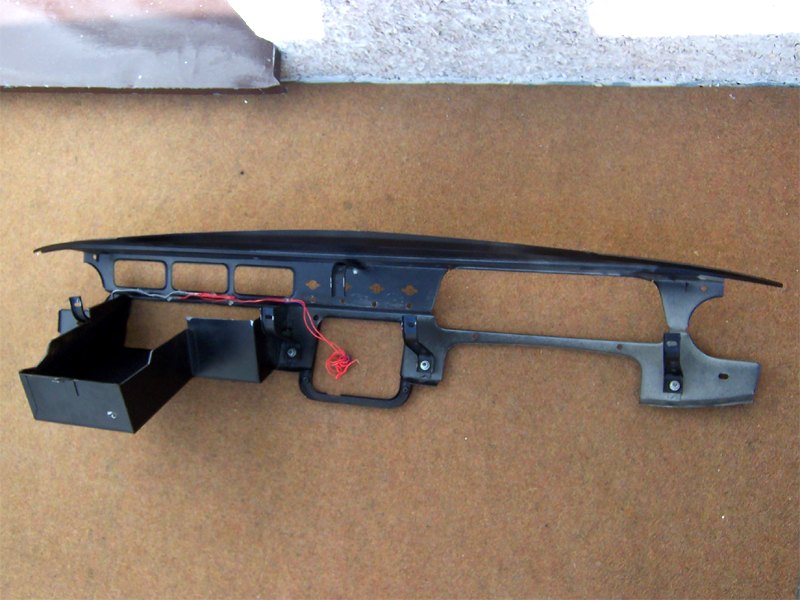

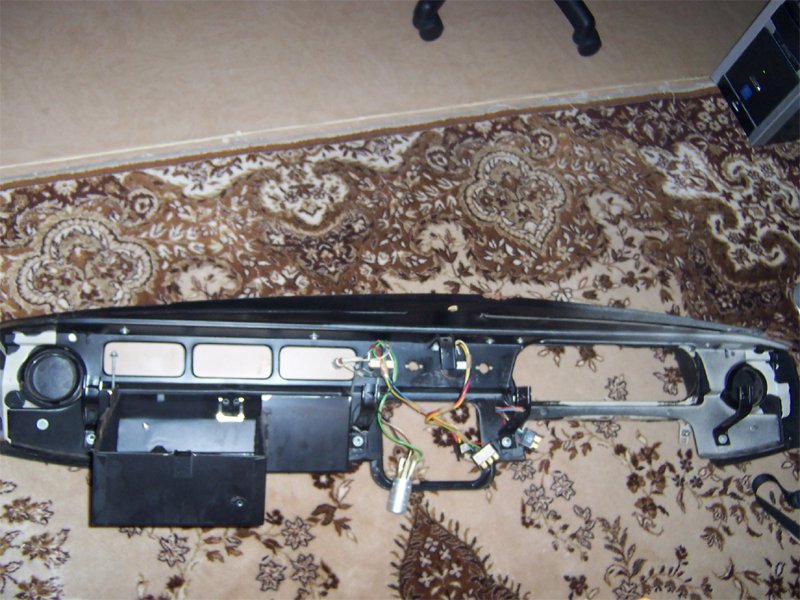

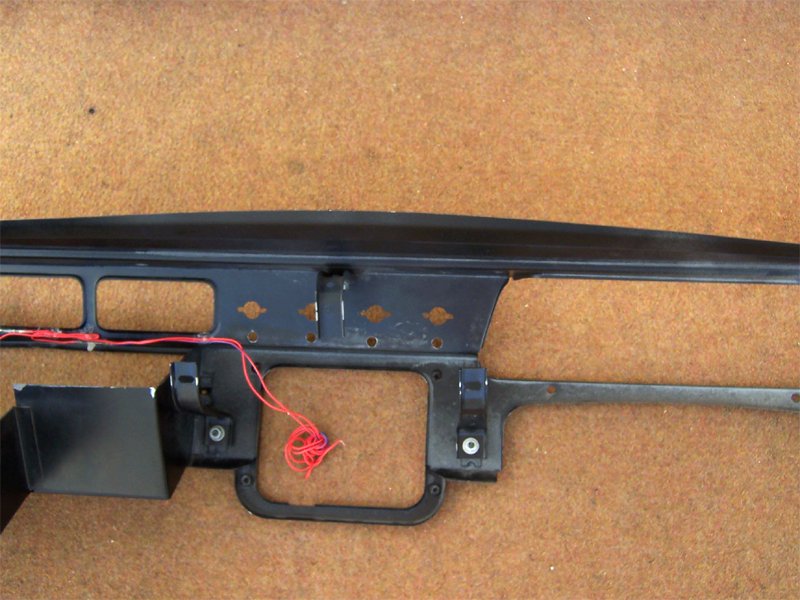

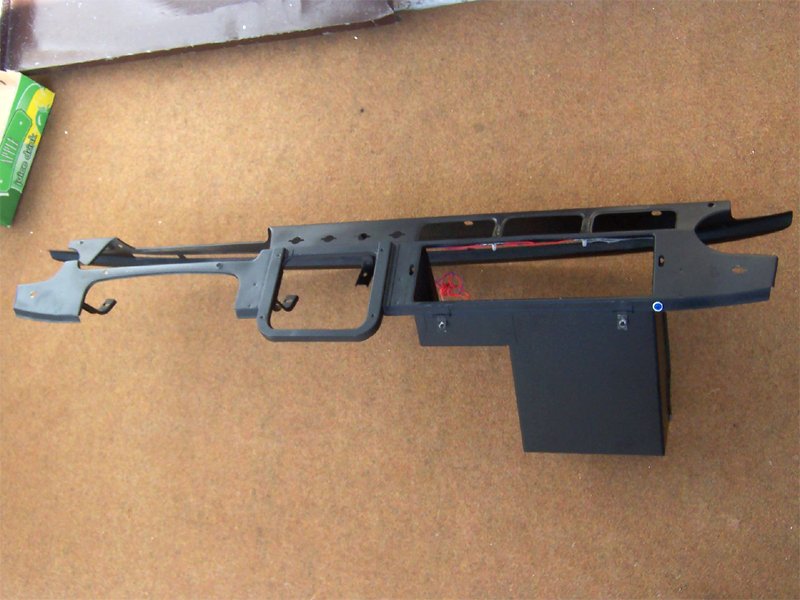

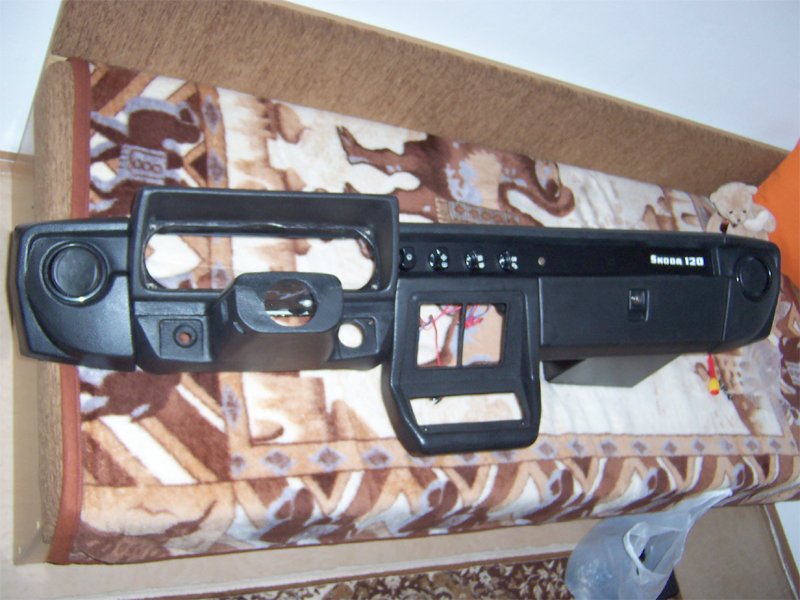

 po kompletizácii |
.........................................................................................................................................................................................

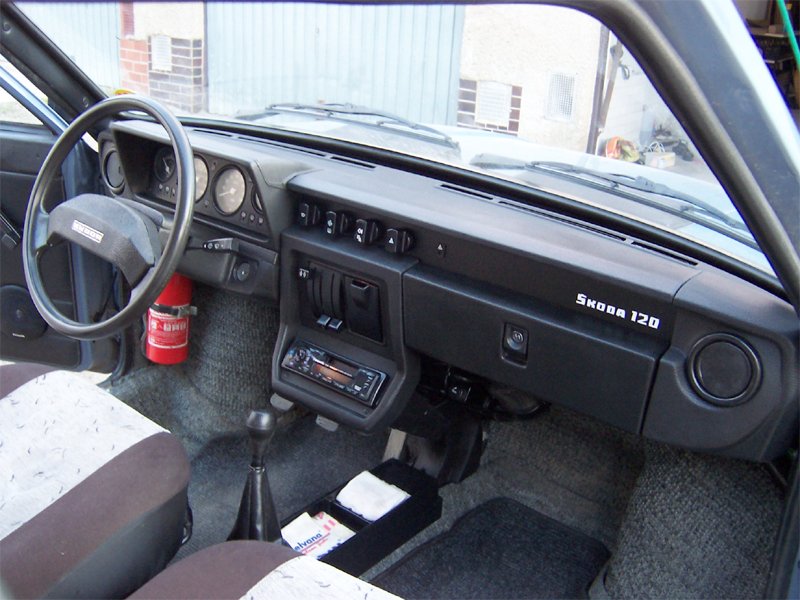

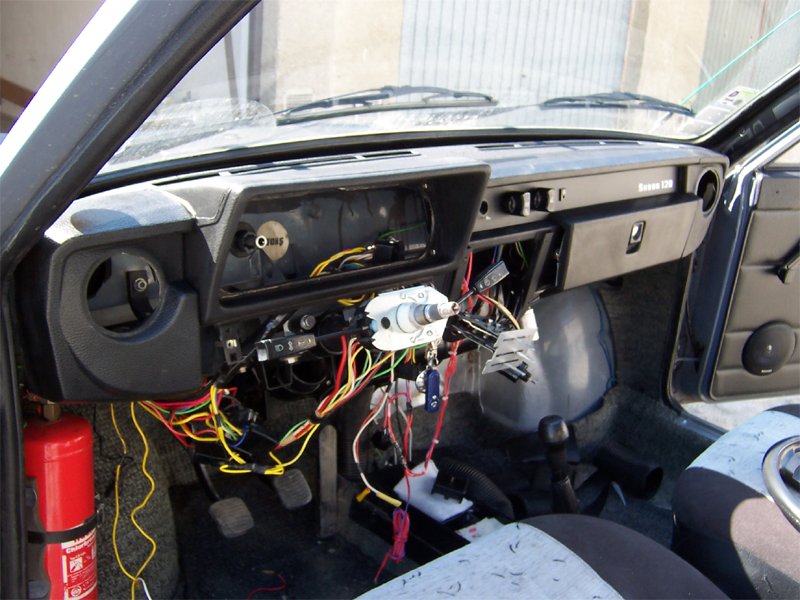

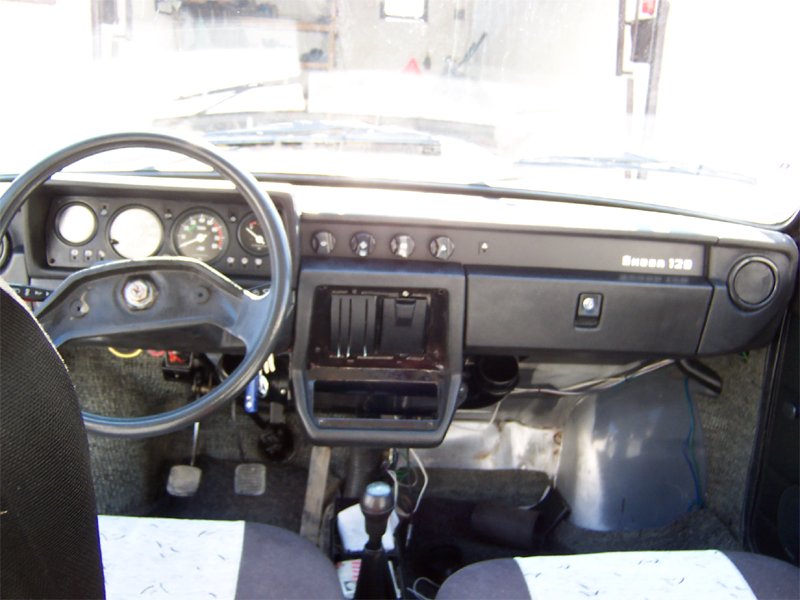

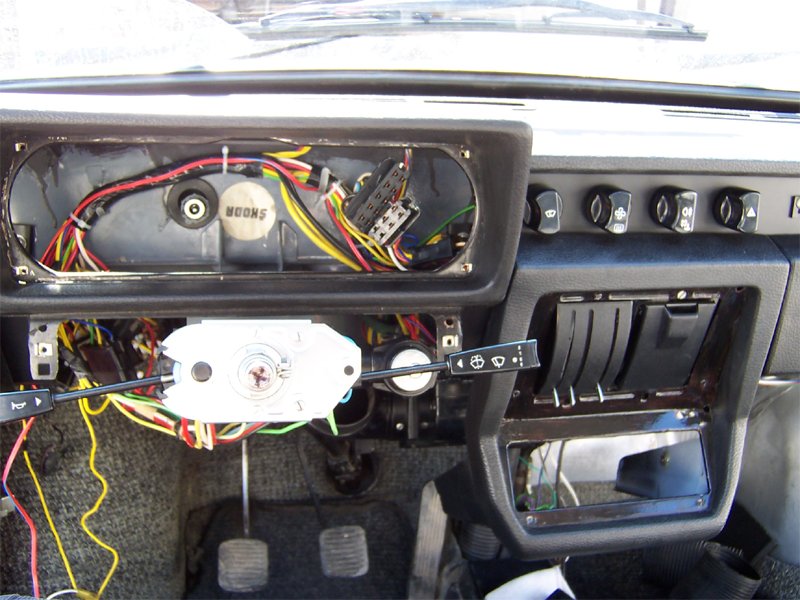

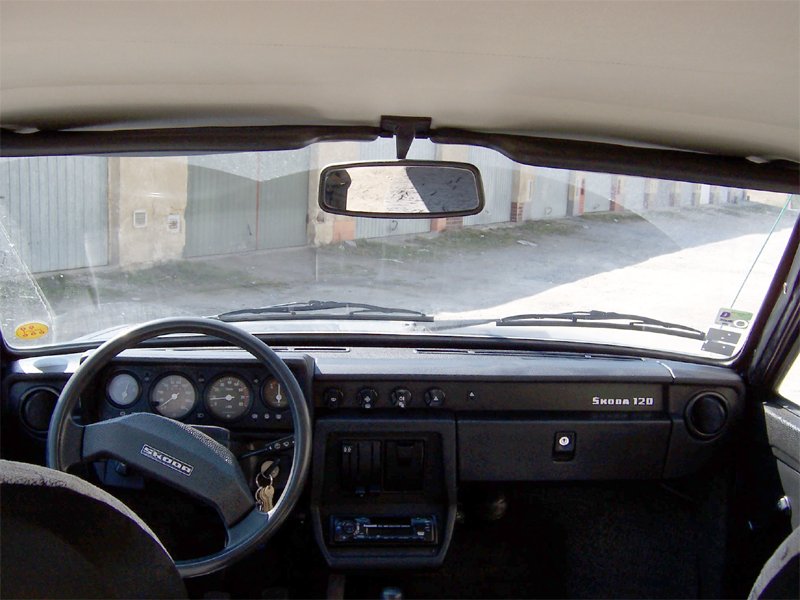

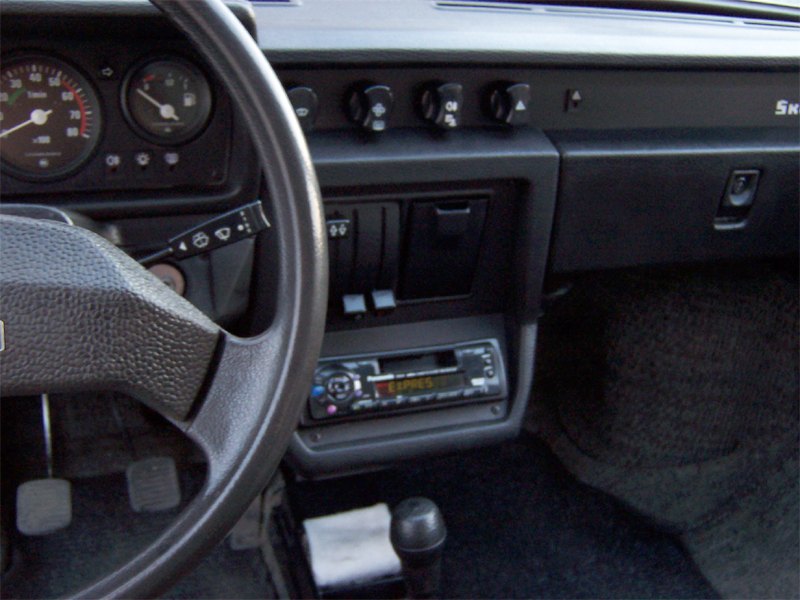

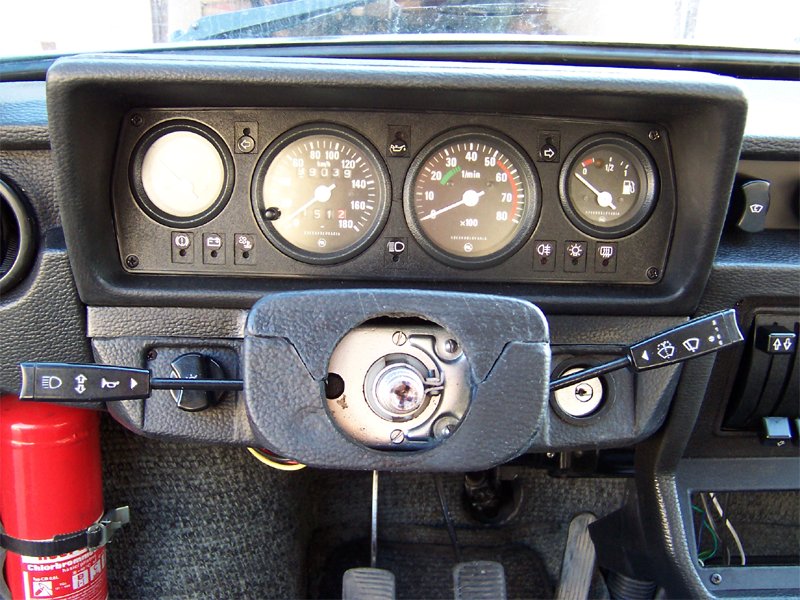

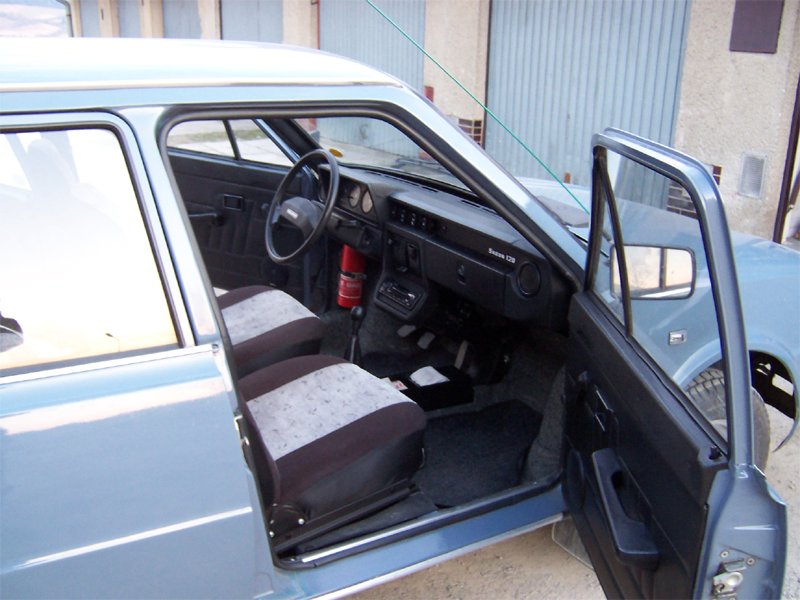

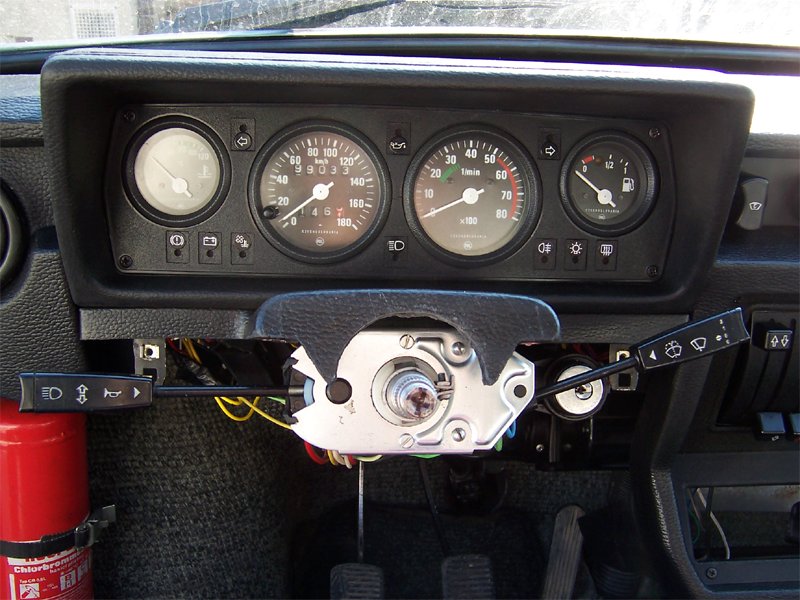

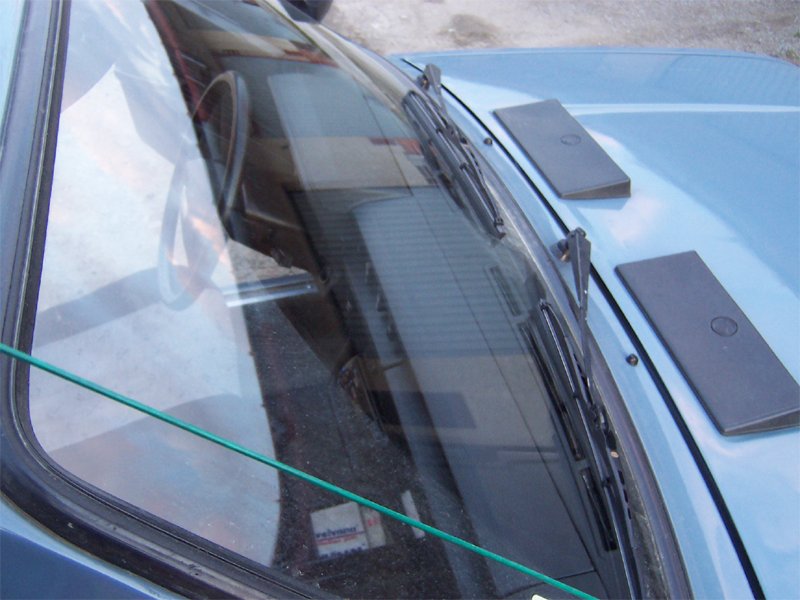

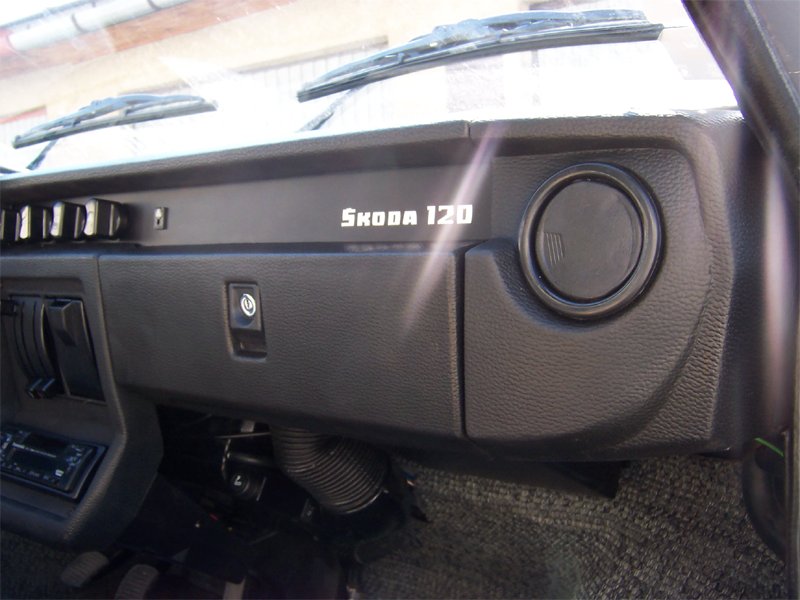

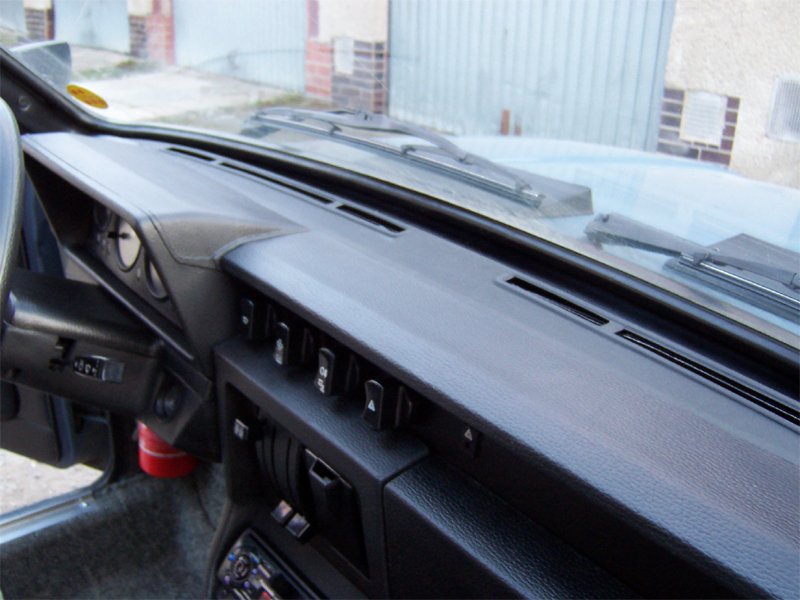

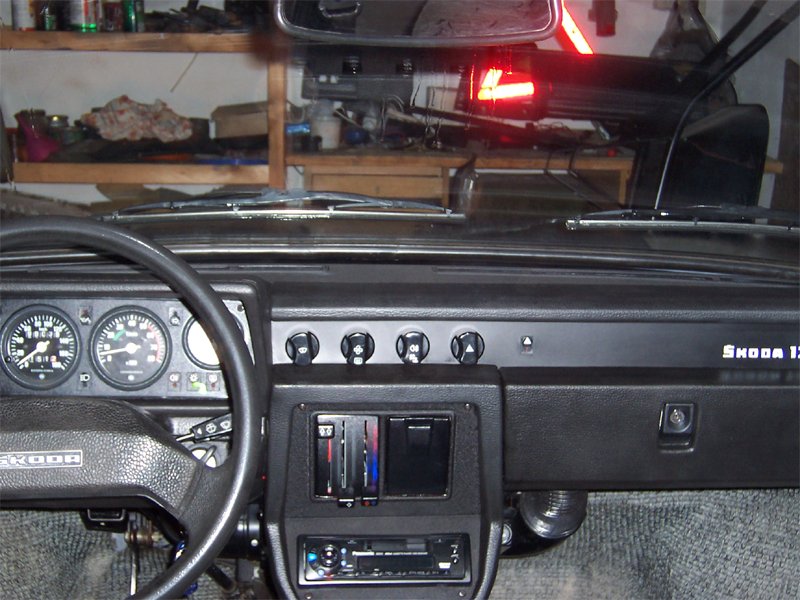

Montáž do auta:

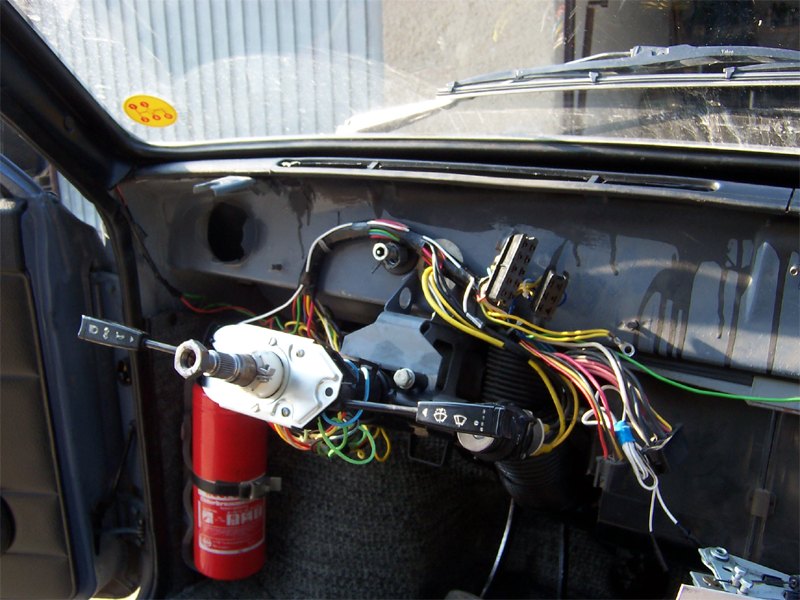

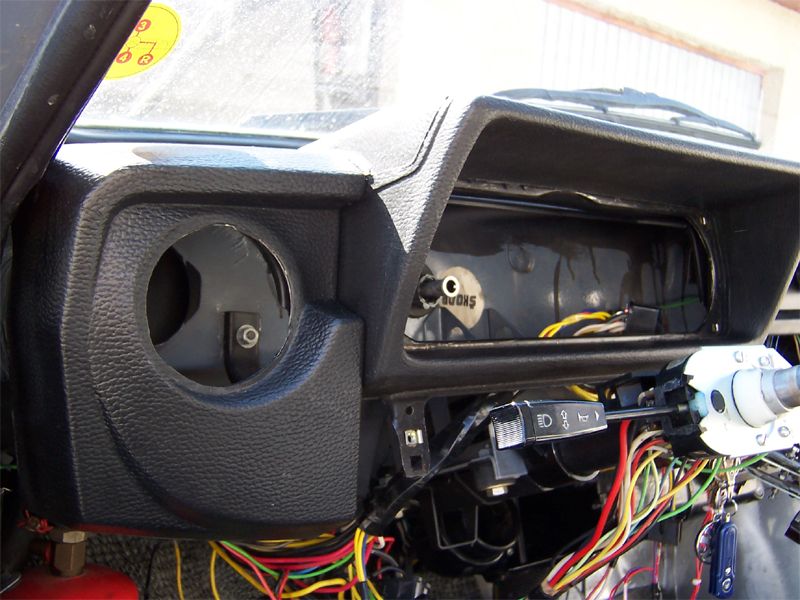

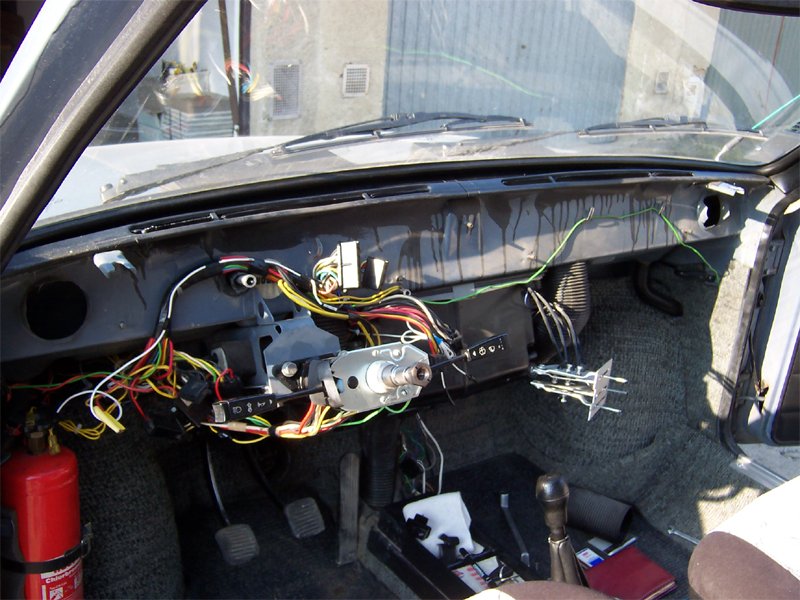

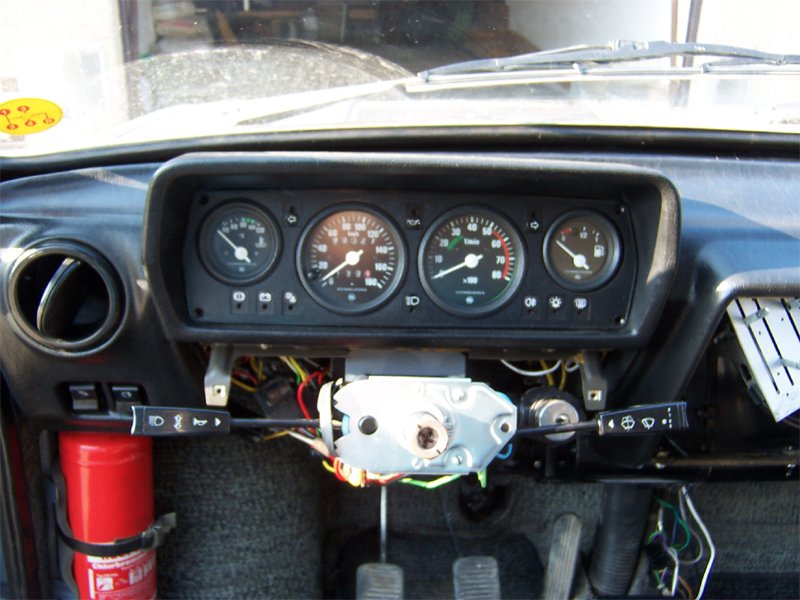

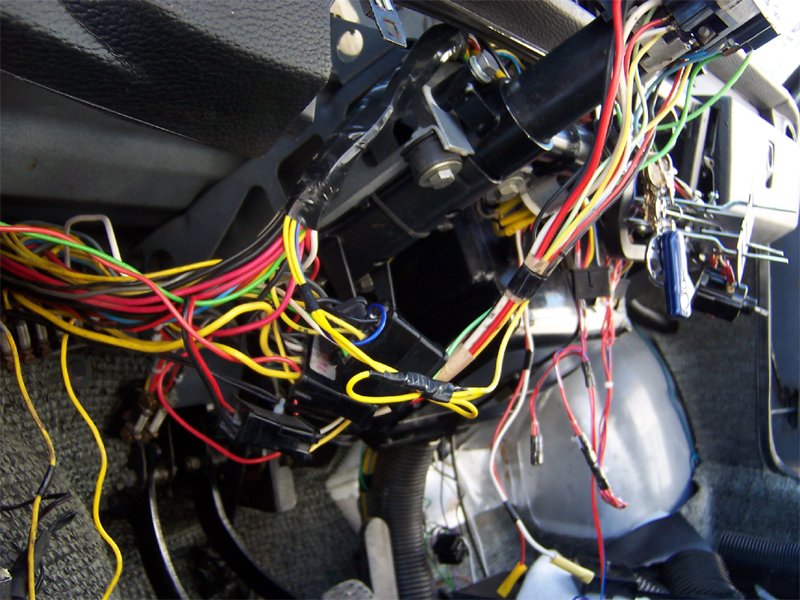

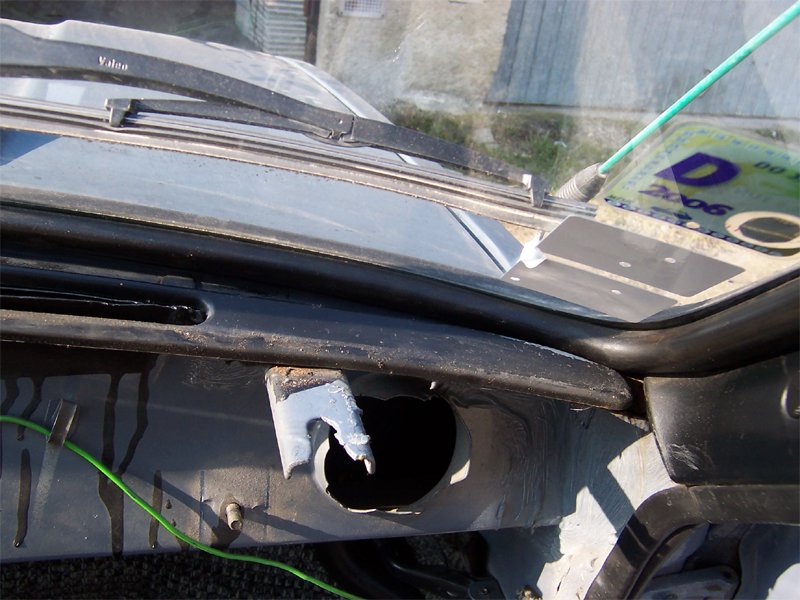

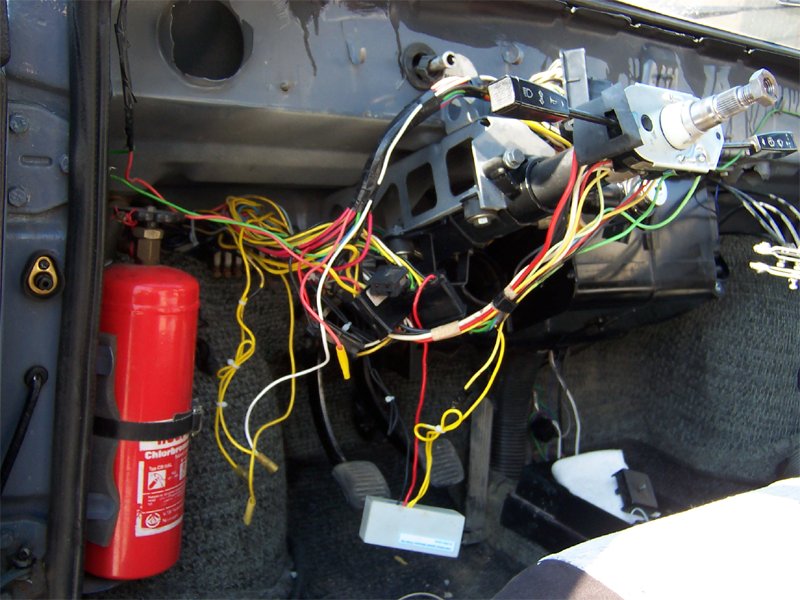

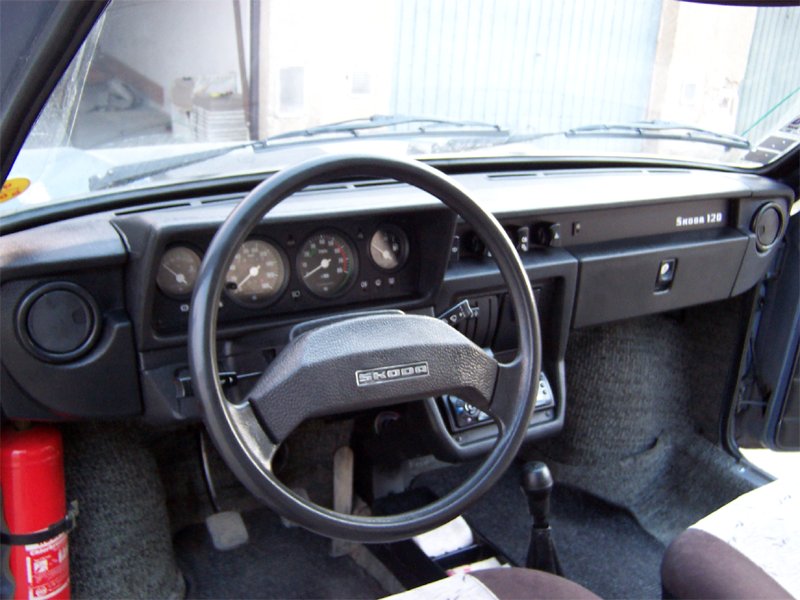

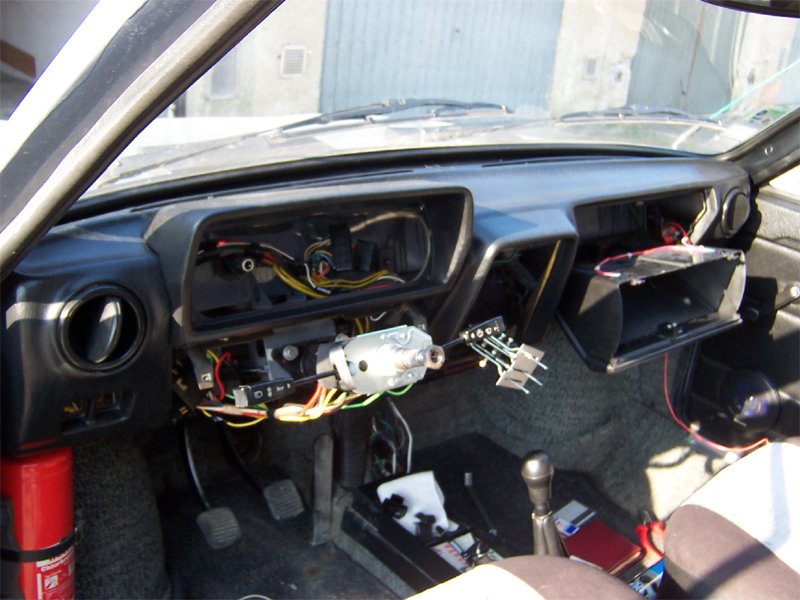

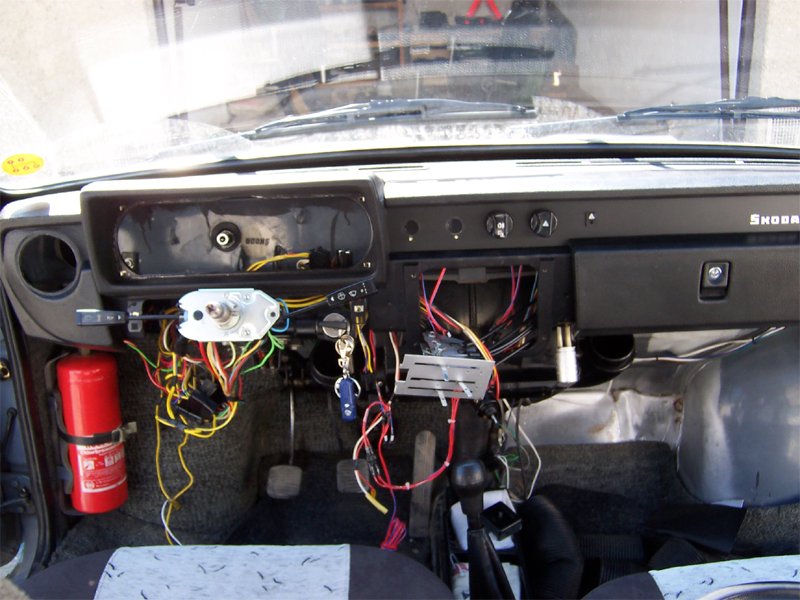

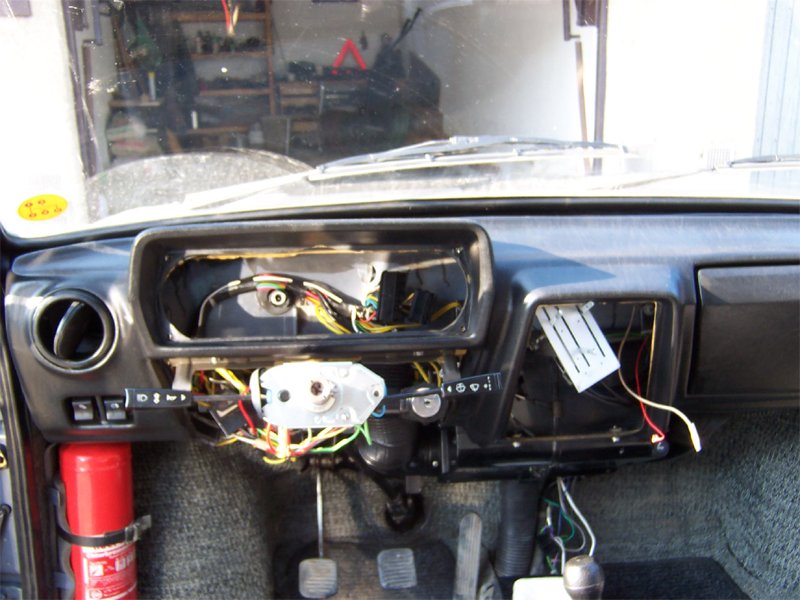

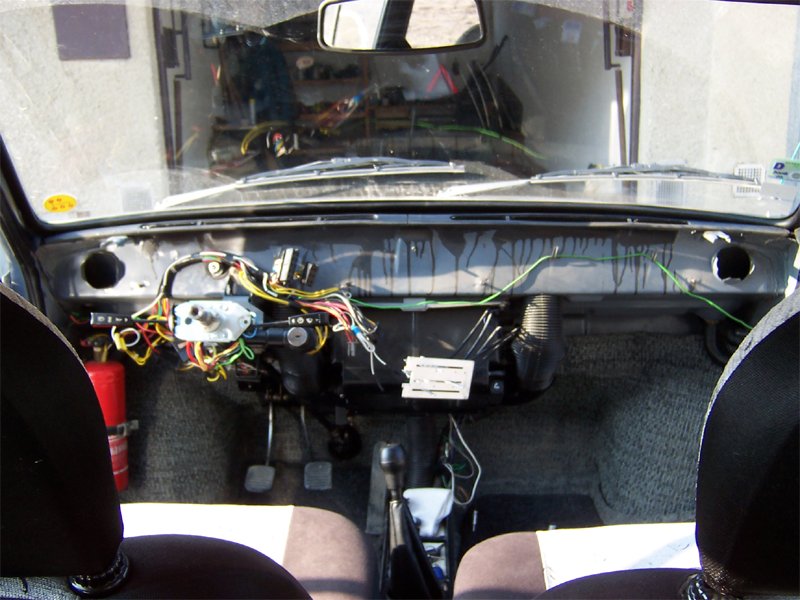

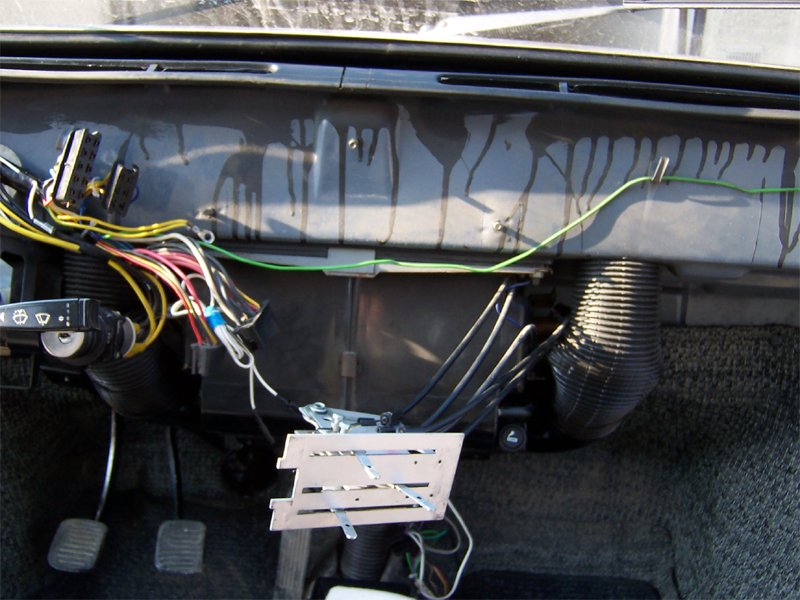

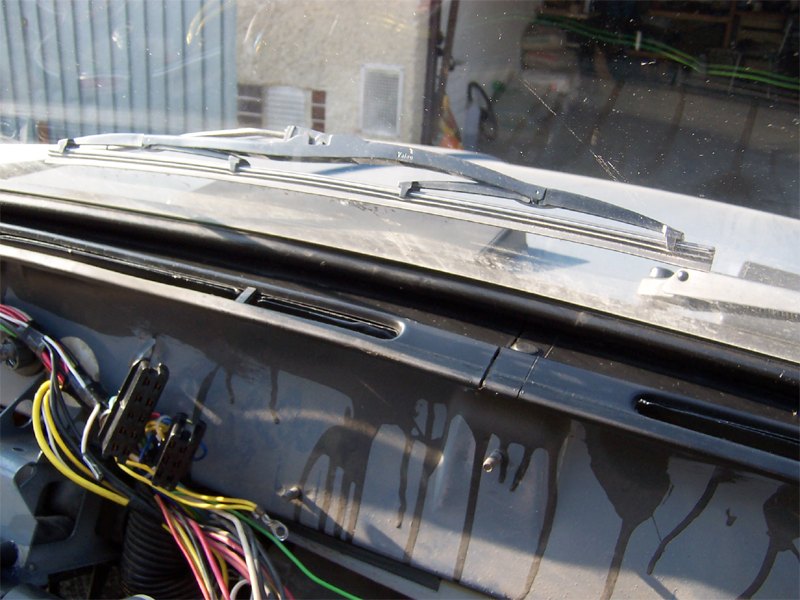

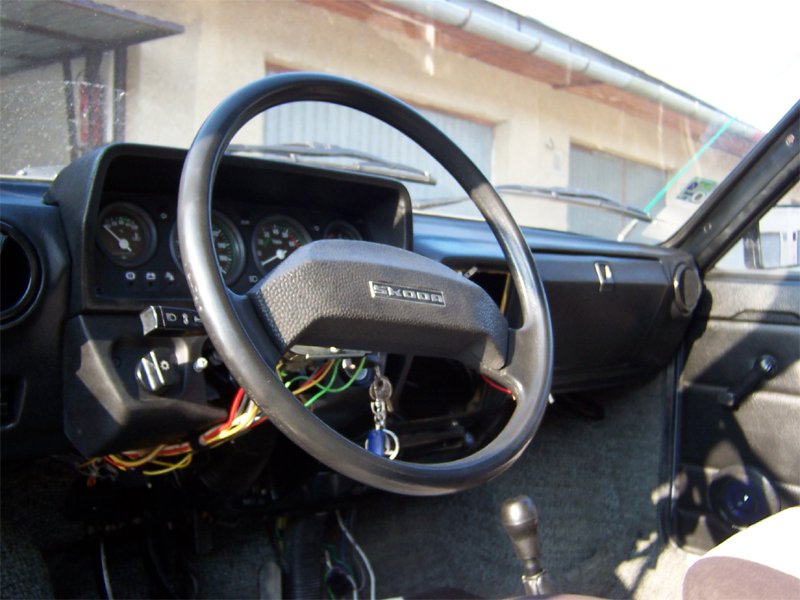

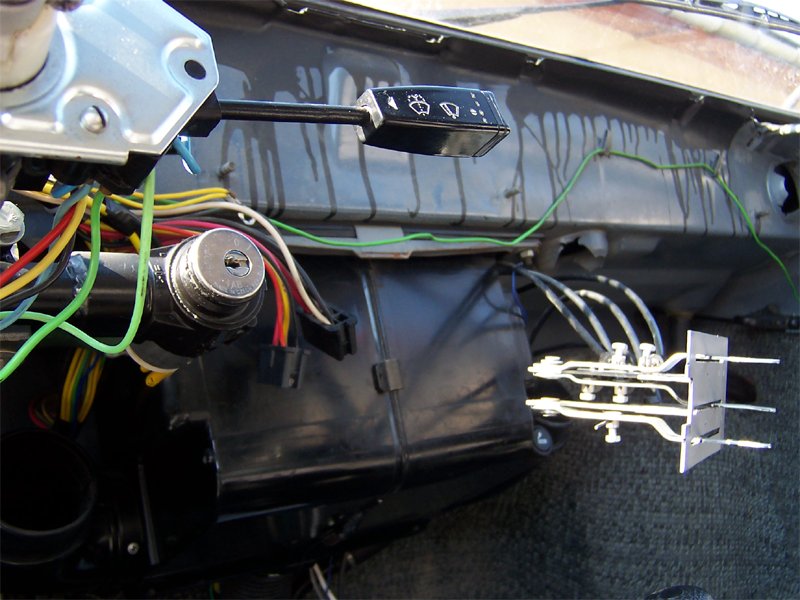

Postupná demontáž starej palubovky, úprava starej elektroinštalácie (nový dlhší kábel k vypínaču zadnej hmlovky, elektromontáž konektora na cyklovač stieračov atď...), postupná montáž novej palubovky, dolaďovanie detailov...
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
