2009.09.26 - Výroba LED Voltmetra a jeho zabudovanie do telesa otáčkomera

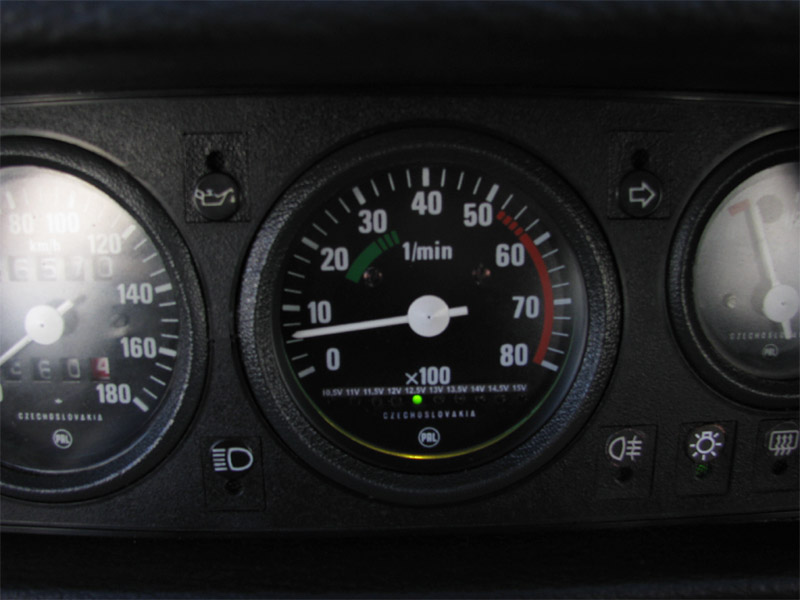

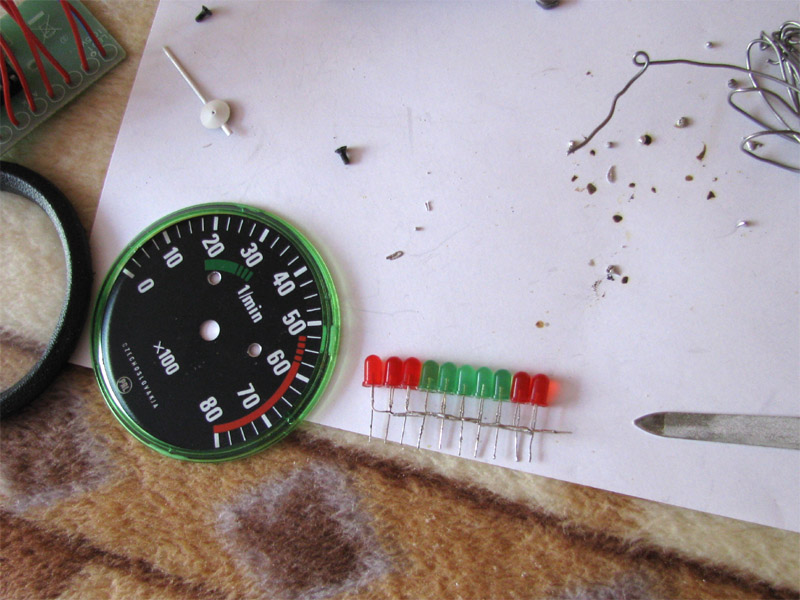

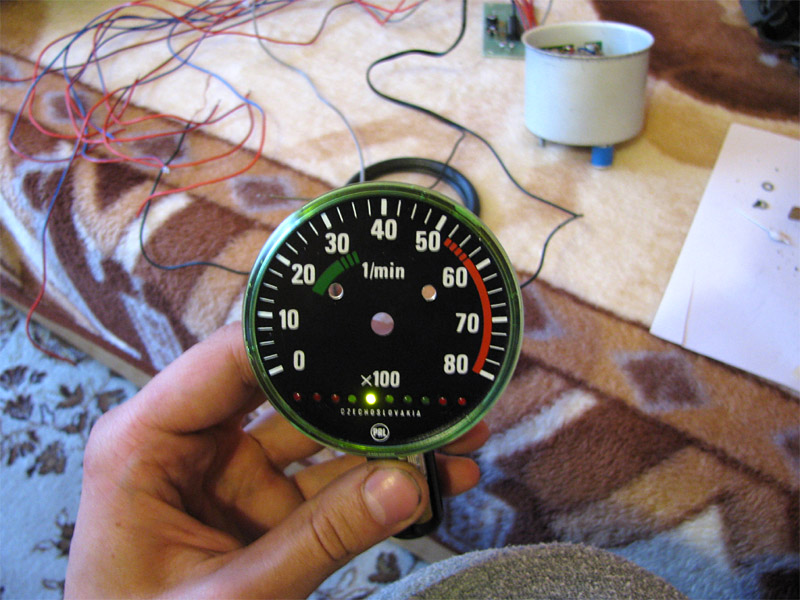

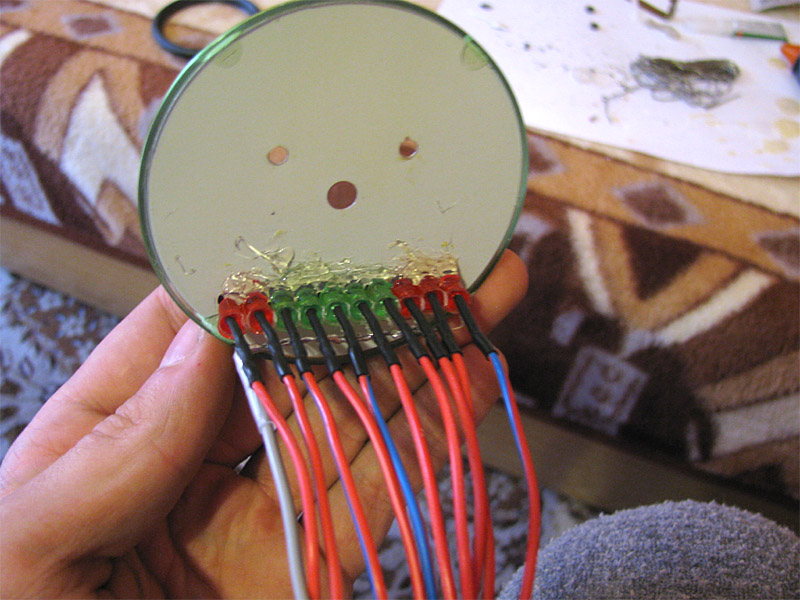

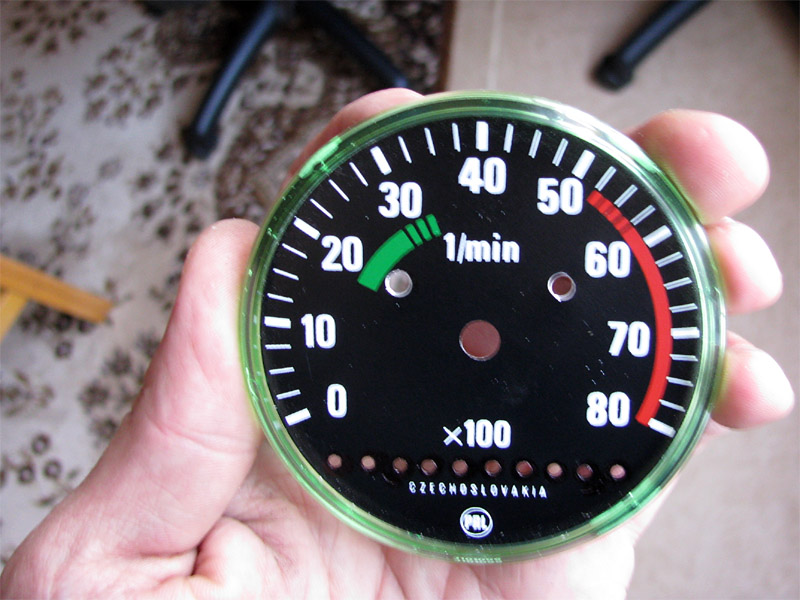

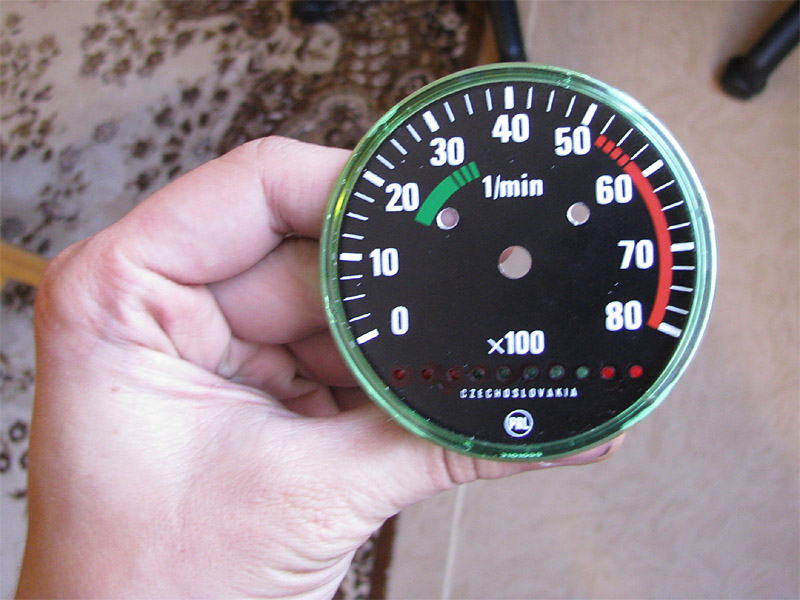

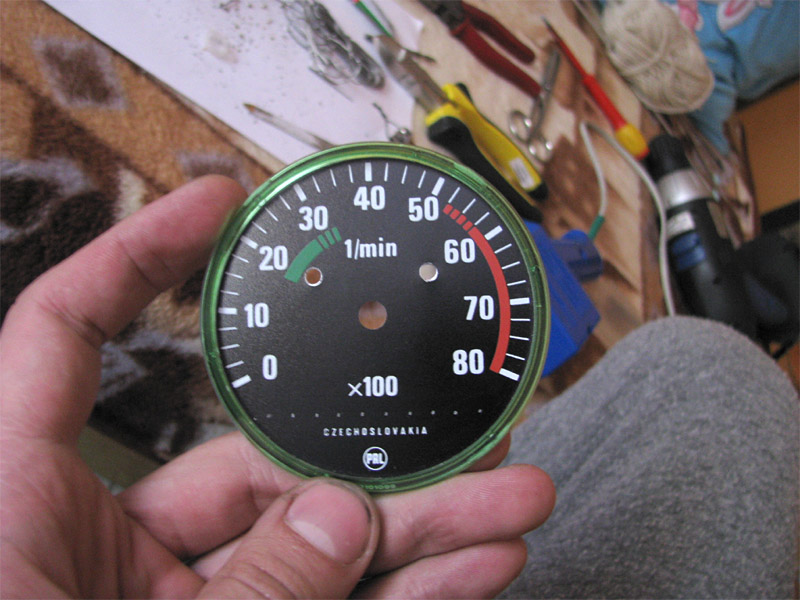

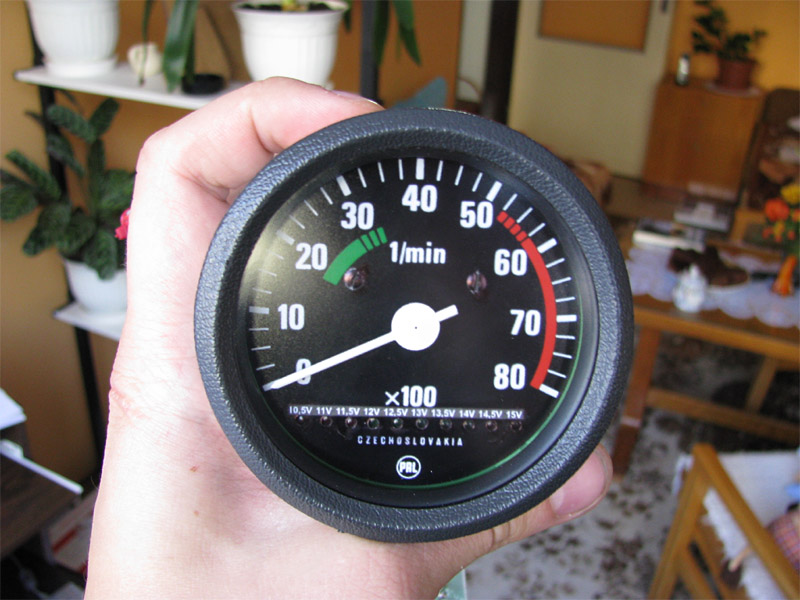

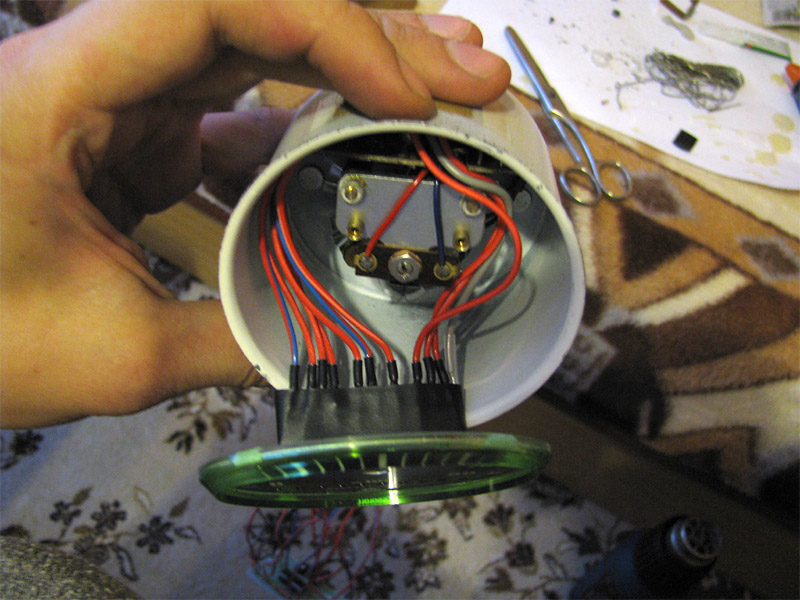

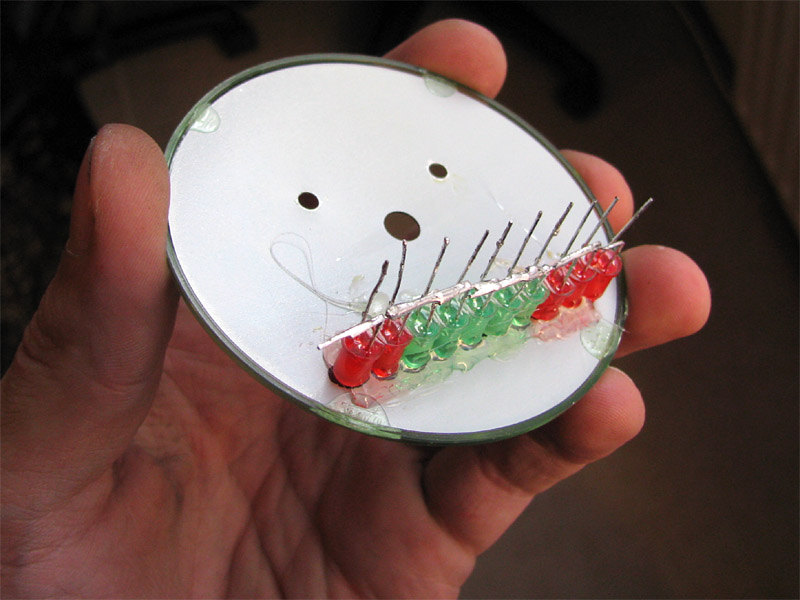

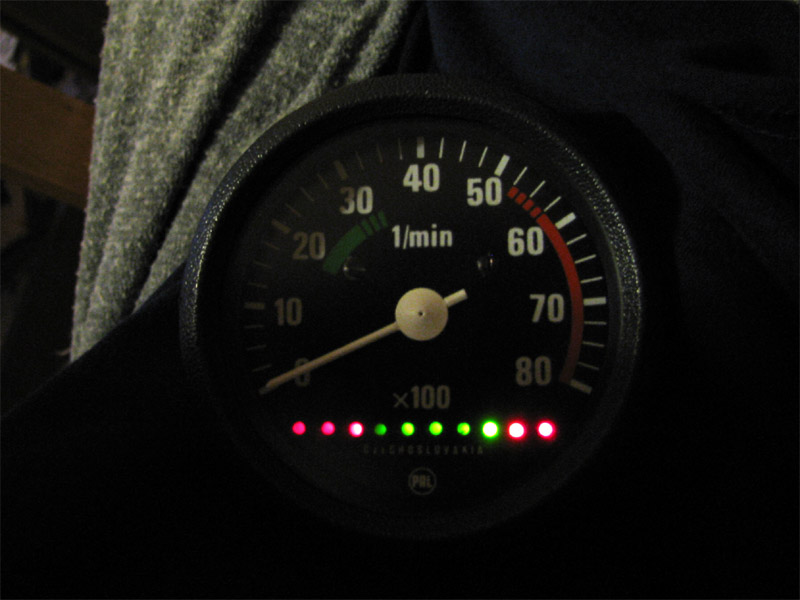

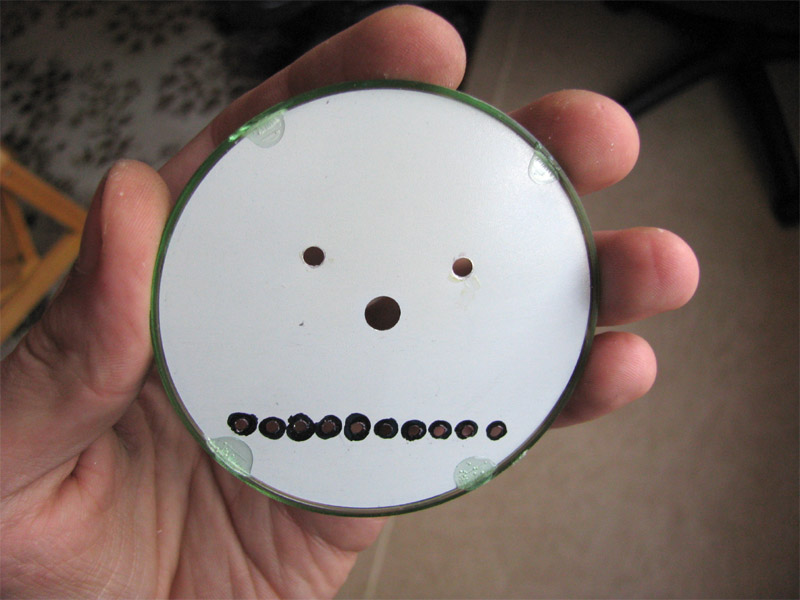

Informácia o stave palubnej siete je celkom podstatný údaj. Byť informovaný o stave dobíjania akumulátora, hlavne na dlhých cestách, je dobrá vec, a preto som si aj ja spravil Voltmeter z LED diód a zakomponoval ho do budíku otáčkomera. Elektronika je založená na integrovanom obvode LM3914, ktorý je na takúto funkčnosť aj navrhovaný... Krokuje prepínanie výstupného napätia na svojich svorkách v rozmedzí po 0,5 V... Schéma zapojenia je použitá zo stránky http://pandatron.cz/?609&inikator_napeti_oloveneho_akumulatoru

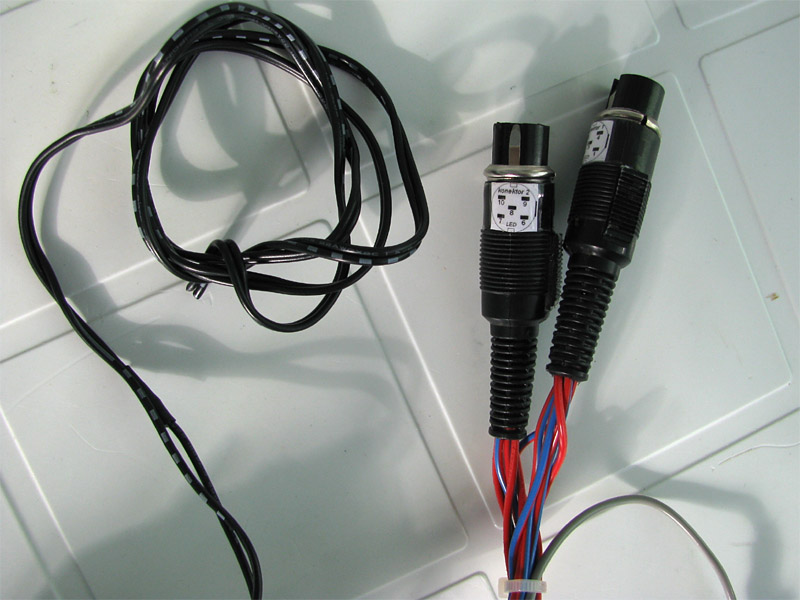

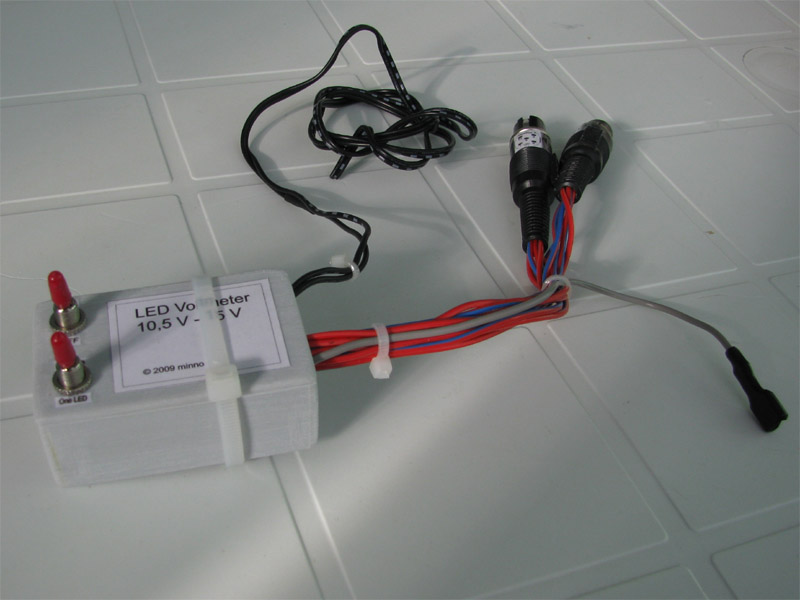

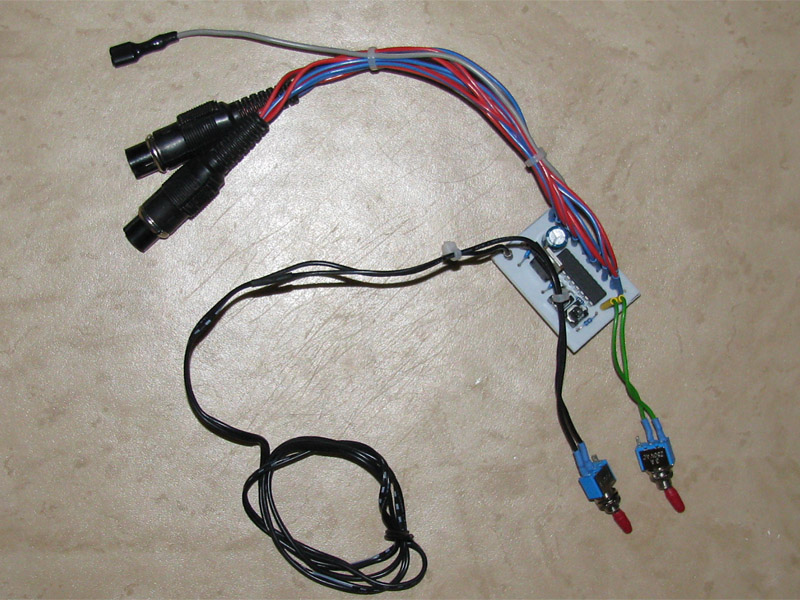

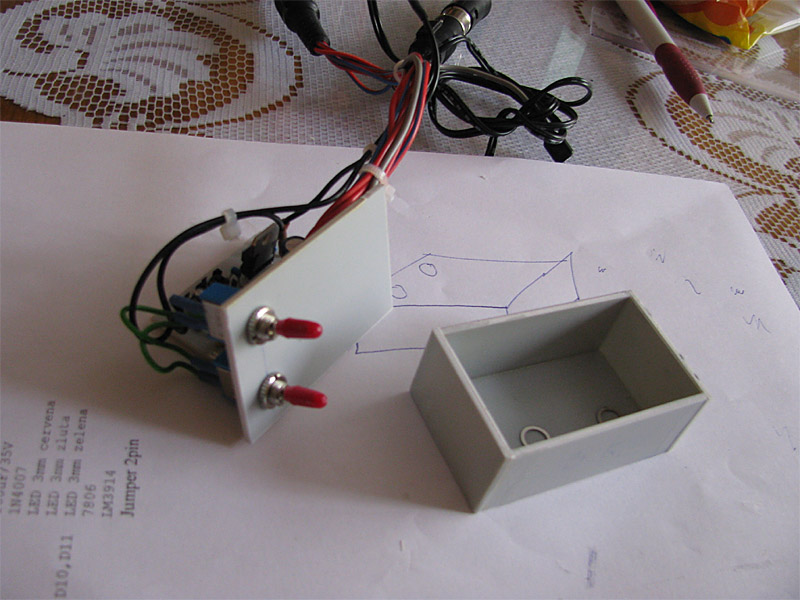

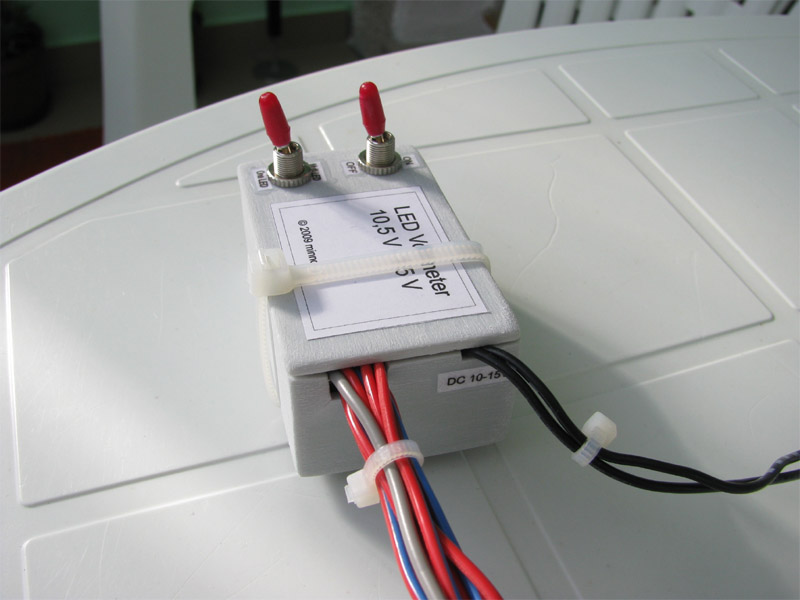

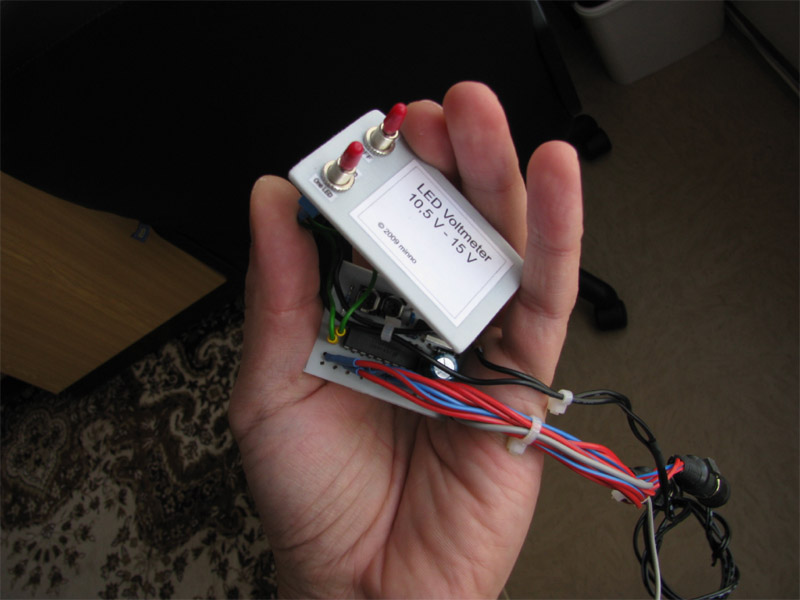

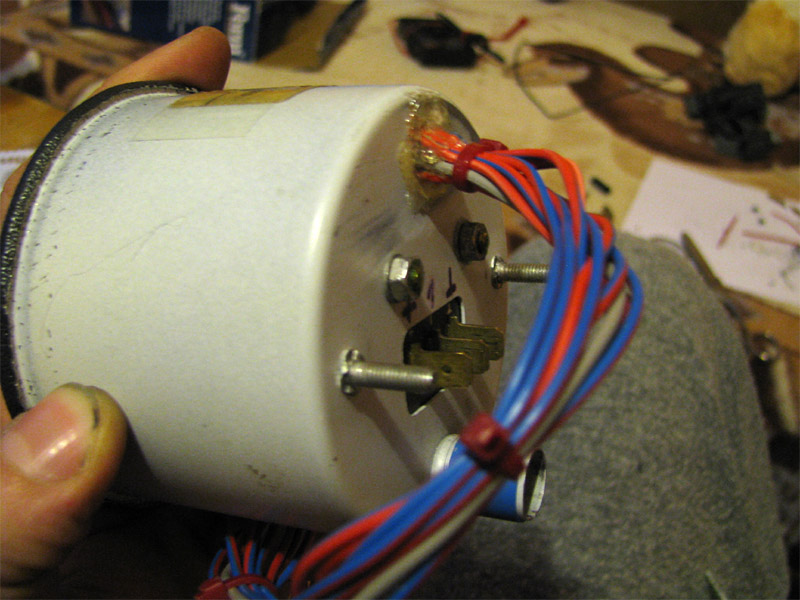

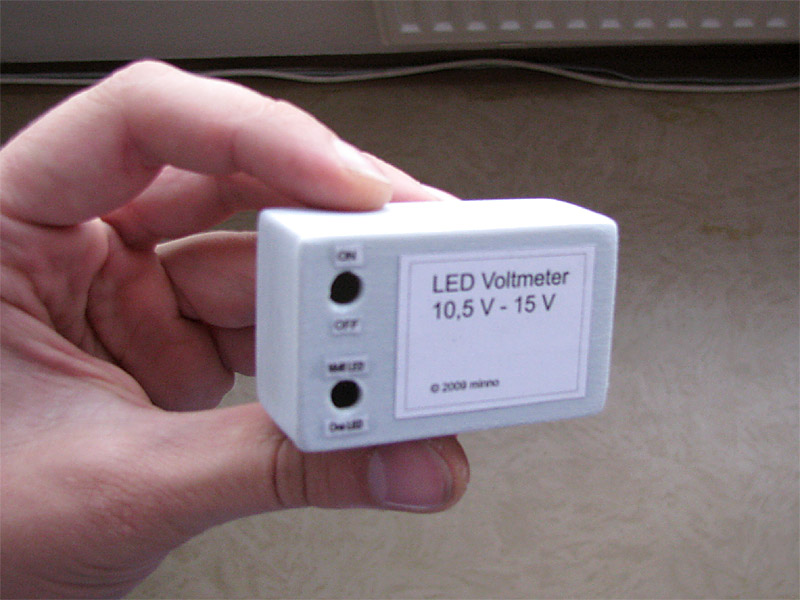

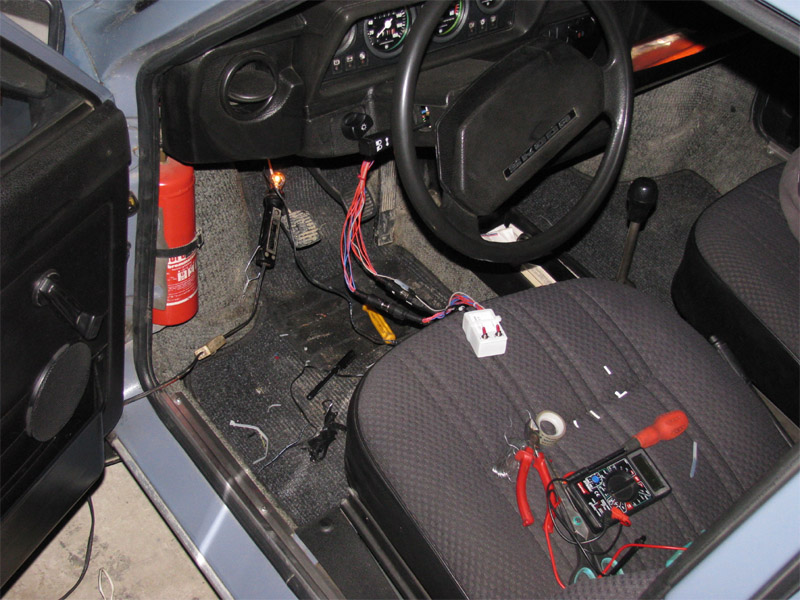

Káblový zväzok vedúci od otáčkomera je od jednotky voltmetra odpojiteľný konektormi. Vlastná výroba krabičky jednotky s dvoma spínačmi - ON/OFF a prepínač spôsobu zobrazovania napätia - buď svieti len jedna LED alebo celý stĺpec LED po patričné napätie.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
